Détails sur le produit:
|
Dimension (mm): | 196X30.5X27 | Poids (g): | 250 |
---|---|---|---|
Température de stockage ((°C): | -25-+70 | Température de fonctionnement ((°C): | -10- +60 |
Pile alcaline (V): | 2 piles AAA | Perte d'insertion (dB, Valeur typique): | 2.5 (1550nm) |

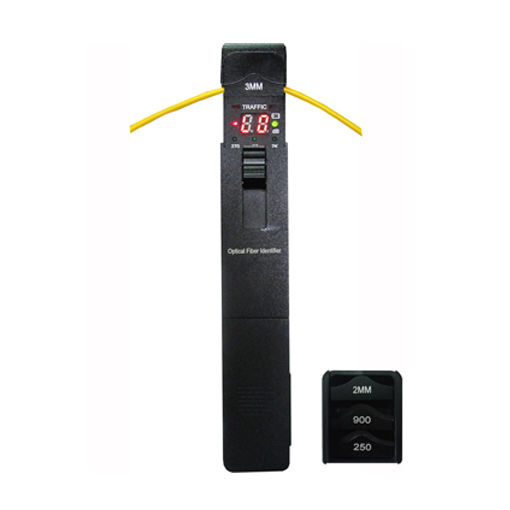

Identifiant de fibre optique portatif pour la maintenance des réseaux de fibres optiques
Les détecteurs de fibres optiques portatifs sont des outils essentiels pour maintenir les réseaux de fibres optiques.Leur fonction principale est d'identifier les signaux optiques dans les fibres optiques grâce à une technologie de détection non intrusive sans interrompre les services.Les fonctions spécifiques comprennent:
Détection du signal optique: déterminer s'il existe une transmission de signal optique dans la fibre optique et identifier la fibre optique utilisée.
Mesure de la puissance optique: affiche la valeur de la puissance optique (par exemple, -16 DBM) pour aider à évaluer la force du signal.
Indication de la direction: afficher la direction de transmission du signal lumineux (par exemple de gauche à droite ou de droite à gauche) à l'aide de flèches ou de lumières LED.
Reconnaissance du signal de modulation: détecter les signaux de modulation de fréquences spécifiques et distinguer les signaux de service des signaux d'essai.
Les spécifications
Modèle # |
U8652 |
Plage de longueur d'onde identifiée |
800 à 1700 nm |
Type de signal identifié |
CW, 270 Hz ± 5%,1 kHz ± 5%,2 kHz ± 5% |
Type de détecteur |
Ø1 mm InGaAs 2 pièces |
Type d'adaptateur |
Ø0.25,Ø0.9,Ø2.0,Ø3.0 |
Direction du signal |
LED gauche et droite |
Plage d'essai en direction du ciseau (dBm, CW/0,9 mm de fibre nue) |
-46 ~ 10 ((1310 nm) |
-50 ~ 10 ((1550 nm) |
|
Plage d'essai de la puissance du signal (dBm, CW/0,9 mm de fibre nue) |
-50 à +10 |
Affichage de la fréquence du signal (Hz) |
270, 1k, 2k |
Plage d'essai de fréquence (dBm, valeur moyenne) |
Ø0.9, Ø2.0, Ø3.0-30 ~ 0 (270 Hz, 1 KHz) |
Ø0.9, Ø2.0, Ø3.0-25 ~ 0 (2KHz) |
|
Ø0.25-25 ~ 0 (1KHz, 2KHz) |
|
Ø0.25-20 ~ 0 (2KHz) |
|
Perte d'insertion (dB, valeur typique) |
0.8 (1310 nm) |
2.5 (1550 nm) |
|
Batt alcalinery ((V) |
2pièces AUneUne batterie |
Température de fonctionnement°C) |
- 10 ans- Je ne sais pas.+ 60 |
Température de stockage°C) |
- 25 ans- Je ne sais pas.+ 70 |
Dimension (mm) |
Pour les appareils à commande numérique |
Poids (g) |
250 |
Scénarios d'application
Installation et maintenance de fibres optiques
Lors de l'épissage, de la coupe ou du câblage des fibres optiques, identifiez rapidement la fibre optique cible pour éviter un dysfonctionnement.
Vérifiez la connectivité du câble ou de la queue de patch en fibre optique pour assurer le fonctionnement normal du lien.
Épissage et réparation d'urgence de câbles optiques
Lors du déménagement du câble optique ou de la réparation des défauts, identifier avec précision les fibres optiques utilisées afin d'éviter toute interruption accidentelle des services.
Par la détection du signal de modulation, le signal d'essai est distingué du signal de service réel.
