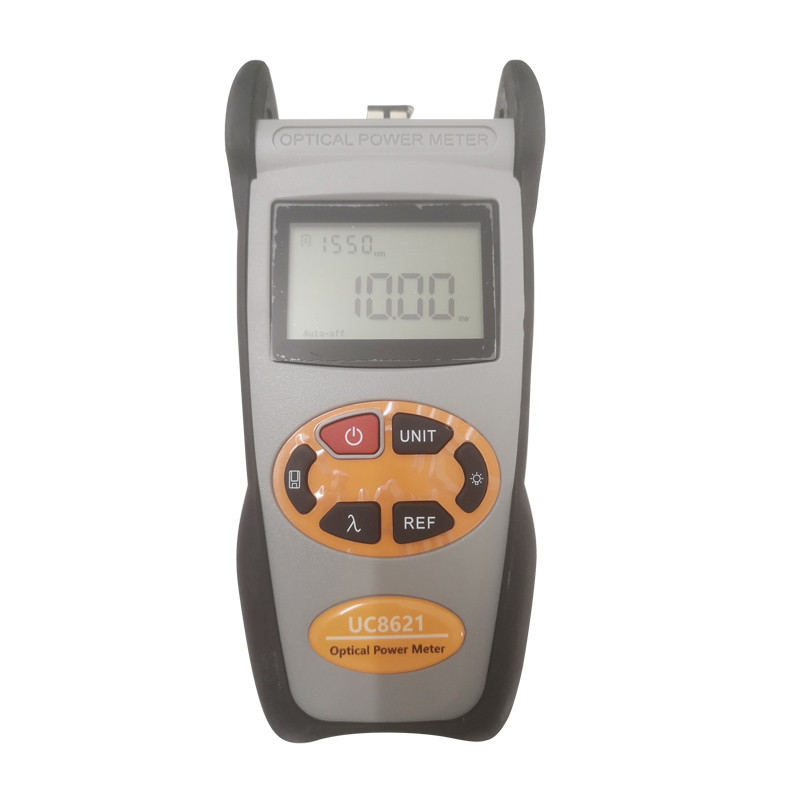

Puissance élevée optique tenue dans la main de plein exercice du compteur d'électricité -50~+26dBm

• Fonctions et caractéristiques

• Essai optique de puissance
• Identification et commutation Identification-automatiques de longueur d'onde de vague
• Identification de fréquence ---Identification automatique de fréquence
• stockage ou téléchargement de 1000 disques par l'intermédiaire de câble d'USB
• Port de communication d'USB pour le téléchargement de essai sauvé de disques
• Le niveau de puissance de référence peut être installé et stocké
• Fonction de auto-calibrage d'utilisateur
• Fonction automatique-

Caractéristiques

Remarque : Le délai de fonctionnement de batterie est basé sur la condition de la mise hors tension le contre-jour. Si mise sous tension le contre-jour sans interruption,

le temps d'opération sera plus court.

Manuel de la fonction

(1) écran

Montrez les données et le mode fonctionnant d'instrument.

(2) clé de puissance

"MARCHE/ARRÊT" l'instrument

Arrangement d'économie de puissance : l'unité coupera automatiquement après temps d'inactivité de 15 minutes, quoi qu'en état d'approvisionnement d'approvisionnement de puissance de batterie ou de courant alternatif. Choisissez une fois cet arrangement, le « automatique- » montrera sur le fond gauche de l'écran. Cette économie de puissance est le paramètre par défaut, ouvrent une fois le compteur d'électricité, entrera dans ce mode. Presse courte la clé de puissance au mode automatique d'économie de puissance.

(3) clé de commutateur d'unité

Appuyez sur cette touche pour commuter entre la mesure absolue (dBm) et la mesure relative (DB) et le xW de la puissance optique.

mW, conversion de dBm : rondin 10 (mW) = (dBm)

(4) arrangement de référence :

Pour stocker la valeur actuelle de puissance comme valeur de référence qui sera montrée du côté droit l'en haut à droite l'écran d'affichage à cristaux liquides, en même temps l'affichage de « référence » aussi sur le bon dessus. Il comparera la puissance actuelle à la puissance de référence et montrera la valeur relative de puissance dans le DB.

(5) clé d'économie/donnée-vue.

la Donnée-économie, OPM peut sauvant moins de 1000 données. La presse, l'écran montrera les données n'économisant non, astuce sauvant les données, presse de doubel pour confirmer l'économie.

(6) contrôle de contre-jour : Ouvrez ou arrêtez le contre-jour.

(7) sélection de longueur d'onde/longueur d'onde identifier

Presse courte cette clé pour commuter la longueur d'onde et pour la montrer sur en haut à gauche du

L'écran d'affichage à cristaux liquides, 1310nm est la longueur d'onde de défaut

instruction 5.Operation

5,1 tour "MARCHE/ARRÊT"

D'abord de toute l'insertion la batterie ou le bloc alim., n'ont aucun laser dedans, presse pour ouvrir l'appareil de contrôle.

Quand l'appareil de contrôle est de réserve, la clé de presse peut décommander ou fonction automatique- de choos. Si le fucniton automatique- sont choosen, le « automatique- » montrera sur le fond gauche de l'écran. Sur le statut « automatique- », l'OPM arrêtera 10 minutes automatiquement.

Si vous voulez arrêter l'OPM, presse environ 2 secondes.

5.2 mesure de puissance de sortie

5.2.1 enlevez le bouchon anti-poussière, se relient à la corde de correction. Veuillez confirmer le connecteur et l'olive des cordes de correction nettoie.

5.2.2 allumez l'OPM.

5.2.3 choisissez la longueur d'onde. La presse courte, choisissent la longueur d'onde calibrée, avis que la longueur d'onde choisie doit être la même avec la longueur d'onde de source de laser.

5.2.3 commutateur d'unité. Presse à commuter entre la mesure absolue (dBm) et mesure relative (DB) et xW de la puissance optique.

5.2.4 mesure de valeur relative. Chaque longueur d'onde peut placer la valeur de référence, presse, a placé la valeur courante comme valeur de référence, et calcule automatiquement la valeur relative.

5,3 informatique. Ce type OPM a la mémoire économisante de 1000 données. Quand les économies du besoin, bouton-poussoir , au bon dessus de l'écran montreront le nombre économisant de données. Puis réprimer le bouton, confirmez l'économie, le no. d'économie disparaîtra au bon dessus de l'écran. Comment transférer les données au PC et à la vue ou supprimer les données référez-vous svp au CD.

5,4 identification automatique de longueur d'onde. Appuyez sur le bouton de l'OPM jusqu'à apparaissent « ---AU « au bon dessus de l'écran ; Appuyez sur le bouton de l'OLS, et puis pouvez relieaze cette fonction.

Détection de 5,5 fréquences. OPM peut examiner la fréquence de l'OLS. Si les fréquences de sortie d'OLS de 270Hz, 1KHz, 2KHz en conséquence, OPM détecteront la fréquence et la montreront sur la droite supérieure de l'affichage à cristaux liquides automatiquement.

calibrage de 5,6 Utilisateur-individus.

Veuillez se référer au CD.

Entretien général

6,1 toujours garder le connecteur les ports de votre compteur d'électricité sont propres.

6,2 n'utilisez pas les connecteurs de fibre optique/adaptateurs de mauvaise qualité, autrement, il endommagera l'interface du détecteur qui affectera considérablement la représentation de l'unité.

6,3 l'essai pour utiliser seulement l'adaptateur a fourni.

6,4 une fois non utilisable, assurez-vous que le chapeau antipoussière est placé correctement au-dessus des ports optiques.

6,5 branchez soigneusement in/out pour que des connecteurs/adaptateurs de fibre évitent des éraflures sur le port du compteur d'électricité.

6,6 gardez les nettoyages réguliers sur le port optique du compteur d'électricité, svp propre avec des tampons de coton fournis utilisant l'alcool correctement.

Dépannage

batterie 8.Change

Si vous trouvez la batterie est faible tout en l'actionnant, pour arrêter svp immédiatement l'unité et pour changer une nouvelle batterie.
