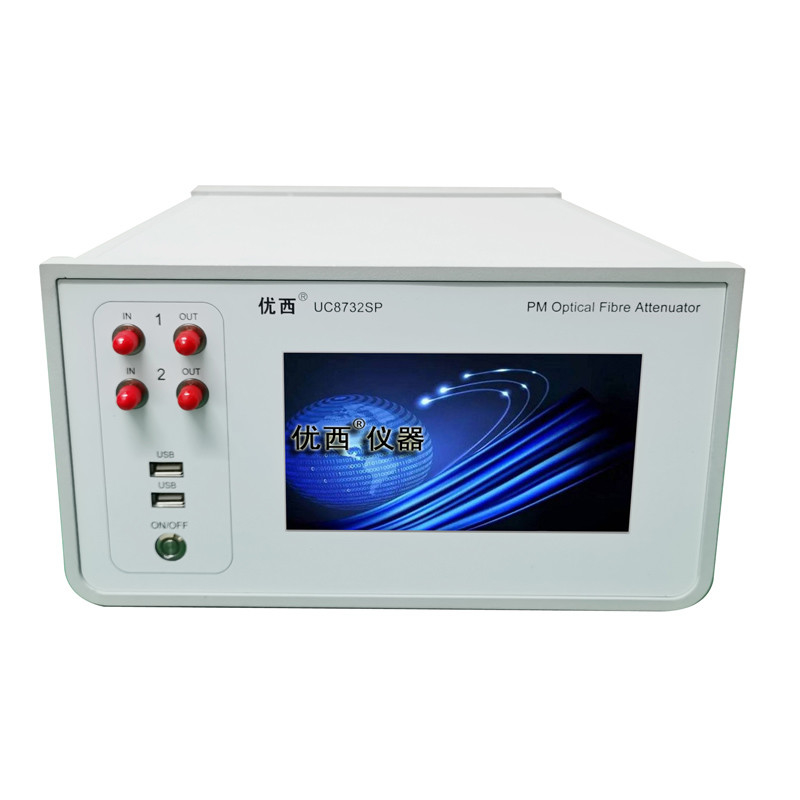

Attenuateur optique à conservation de la polarisation à double canal Dimension d'atténuateur 0 à 45 dB
Spécification
| Modèle # |
UC8732SP |
| Portée de l'atténuateur |
0 à 45 dB |
| Longueur d'onde de fonctionnement |
1550 ± 5 nm |
| Perte d'insertion |
≤ 1,8 dB |
| Type de fibre |
8/125 um PMF |
| Type de connecteur |
Connecteur FC/APC |
| Précision d'atténuation |
Pour les véhicules à moteur à combustion
≤ ± 0,02 dB (0 ~ 25 dB avec commande de puissance)
|
| Répétabilité |
≤ ± 0,02 dB |
| Temps moyen de fonctionnement du moniteur PM |
1 à 1000 ms |
| Temps de réglage |
100 secondes |
| Vitesse de transition d'atténuation |
0.1 ~ 50 dB/s |
| Perte de rendement |
> 50 dB |
| Puissance d'entrée maximale sûre |
+20 dBm |
| Taille de l'écran tactile |
7 pouces |
| Interface de communication |
RS232, USB et RJ45 |
| Période de réétalonnage |
2 ans |
| Température de fonctionnement |
0 ̊ +40°C |
| Température de stockage |
-30 ̊+80°C |
| Le pouvoir |
100 à 240 V |
| Les dimensions |
280 mm W, 140 mm H, 320 mm D |
| Le poids |
40,0 kg |
Applications
Test du module/appareil optique actif:
Dans la mesure d'erreur multicanal du module émetteur-récepteur optique, la mesure parallèle des données est réalisée.
Dans la mesure de la sensibilité du module récepteur optique, l'entrée de puissance optique parallèle rapide et précise est fournie.
Le temps de stabilisation du contrôle de puissance optique de 100 ms améliore considérablement l'efficacité du test.
Épreuve d'intégration du réseau de communication optique:
Lors de l'intégration des réseaux de communication optique, tester les performances de transmission du réseau et la fonction de gestion du réseau.
Caractéristiques
L'atténuation optique et la puissance de sortie optique peuvent être réglées rapidement et précisément, et le temps de stabilisation du contrôle de la puissance optique est inférieur à 100 ms.
L'atténuateur multicanal est réglé en même temps, plusieurs ports sont mesurés en même temps, économisant ainsi beaucoup de temps de mesure;
Le compteur de puissance optique de haute précision intégré assure la stabilité et la précision de la surveillance de la puissance;
Opération simple, interface utilisateur graphique intuitive, prévisualisation des données sur plusieurs canaux en même temps, état des essais en un coup d'œil;
Basé sur la plateforme système Windows, facile à utiliser et à utiliser.
Le rôle de l'atténuateur optique:
1Ajustez la taille du signal dans le circuit.
2, dans le circuit de mesure de la méthode de comparaison, il peut être utilisé pour lire directement la valeur d'atténuation du réseau mesuré.
3Si certains circuits nécessitent une impédance de charge relativement stable, vous pouvez insérer un atténuateur entre le circuit et l'impédance de charge réelle,peut tamponner le changement d'impédance.
