densité de puissance facultative de bande multi à bande large de source lumineuse de 235mm -30dBm

Densité de puissance facultative multibande de la source lumineuse à large bande -30 dBm

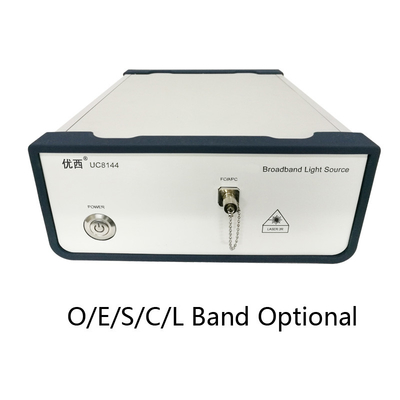

UC8144 source lumineuse à large bande

Indications d'utilisation

1- L' alimentation électrique

Avant de démarrer l'appareil, vérifiez si la tension d'entrée correspond à la tension d'entrée nominale de l'appareil et si la mise à la terre est bonne.La source lumineuse utilise une alimentation en courant alternatif de 220 V à 50 Hz.

2Description de la section clé

 Commutateur d'alimentationAprès avoir branché le câble d'alimentation, allumez cet interrupteur d'alimentation sur l'appareil et l'indicateur d'alimentation s'allume.

Touche de mise en marche laser:appuyez sur cette touche pour allumer ou éteindre la lumière de sortie laser, mais la source lumineuse à l'intérieur de la protection laser, en utilisant la technologie de démarrage lent et de démarrage lent du logiciel, après avoir appuyé sur la touche,il faut 30 secondes pour allumer la lumière normalement ou complètement éteindre, le mouvement vers le haut, indiquant que le laser est en mode ON;, le claquement vers le bas, indiquant que le laser est en mode OFF.La source lumineuse a une fonction de mémoire.la puissance de sortie de la source lumineuse se rétablit automatiquement à la dernière puissance de sortie.

3.Instructions d'allumage et d'arrêt de la machine

Séquence de démarrage:

1) Appuyez sur le bouton d'alimentation pour allumer l'alimentation
2) Retirez le capuchon de sortie du laser et connectez le jumper correspondant.
3) Appuyez sur le bouton ON pour ouvrir le laser.

Nom de l'organisme:1. Après l'arrêt de l'alimentation, il faudra au moins 30 secondes avant de pouvoir redémarrer l'alimentation, sinon la durée de vie du laser sera affectée.
2, le travail stable de la source lumineuse nécessite 30 minutes pour commencer le temps d'échauffement.

Séquence d'arrêt:
1) Appuyez sur la touche Laser ON.
2) Appuyez sur le bouton d'alimentation pour éteindre l'alimentation.

4.Lumière indicateur
Indicateur de puissance: si l'alimentation est normale, l'indicateur est rouge.
Laser sur indicateur: Le laser est vert lorsqu'il est démarré normalement.

1Considérations relatives à la stabilité: la source lumineuse est très stable. Pour assurer la stabilité de sortie du produit pendant l'utilisation, veuillez faire attention à ce qui suit:
1) Avant utilisation, assurez-vous de garder la face de fin de fibre de queue de sortie propre, surtout s'il y a de la saleté sur la face de fin de sortie, cela affectera la puissance optique de sortie et la stabilité.
2) Évitez d'utiliser le produit dans un environnement sale et vibrant. Le produit contient des composants optiques de précision.qui entraînera une réduction de la stabilité du produit.
3) Évitez d'utiliser le produit dans un environnement où les variations de température et d'humidité sont importantes.l'indice de stabilité donné est donné dans une petite plage de changements environnementauxLorsque la température et l'humidité changent considérablement, l'équipement établit automatiquement un équilibre stable, au cours duquel la stabilité s'aggrave.Un certain temps de stabilisation thermique est nécessaire lorsque l'appareil est démarré. 30 minutes sont recommandées.
4) Utilisez le jumper optique de bonne qualité et l'interface correspondant à l'équipement pour connecter la prise.En principe, plus le jumper est court, mieux c'est et ne laissez pas le jumper se déplacer librement.

2- Contrôle de la lumière réfléchie:
Pour les lasers à haute puissance, toute lumière réfléchie peut entraîner un fonctionnement instable du laser ou même des dommages au laser.faible indice de perte de retour des dispositifs, et la lumière elle-même ou d'autres longueurs d'onde apportées par certaines structures de voie optique dans le laser.s'assurer qu'aucune lumière réfléchie n'entre dans le dispositif.

3.Prévention des DSE:
Le laser interne et certaines puces sont des dispositifs sensibles à l'électrostatique.le dispositif peut être endommagé de manière irréparablePar conséquent, il est recommandé que: L'appareil soit bien mis à la terre et que l'opérateur prenne des mesures de protection électrostatique.

4- L'alimentation électrique:
Veiller à ce que l'alimentation d'entrée se situe dans la plage de tension et de courant requise par les spécifications du dispositif et à ne pas couper accidentellement l'alimentation lorsque le dispositif est utilisé.

5Sécurité personnelle:
Ne regardez pas directement dans la face d'extrémité de sortie de fibre optique lorsque la source lumineuse fonctionne, qu'il s'agisse de la sortie de la source lumineuse ou du port de connexion externe.Ne pas exposer votre peau directement à la lumière vive, ce qui peut entraîner des blessures graves.
