Exactitude optique de bureau commandée 0.1dB de la perte par insertion d'atténuateur de programme 1.8dB

 Perte par insertion optique commandée d'atténuateur de programme 1.8dB Accuracy0.1dB

Source de laser multicanale d'UC8130 DFB

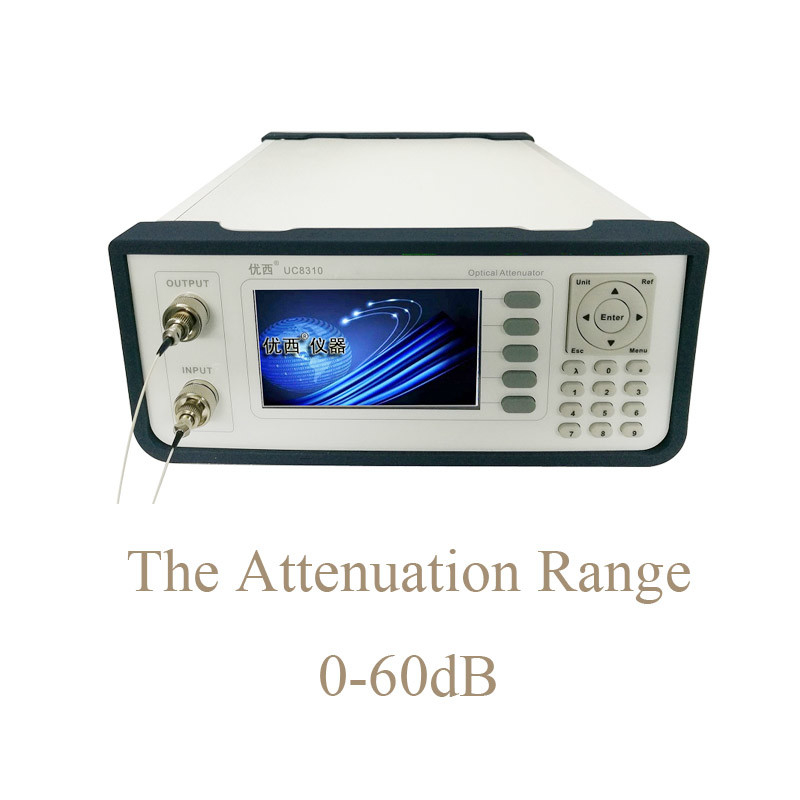

   L'atténuateur UC8310/UC8320 optique de bureau est une haute précision, instrument optique d'atténuation de puissance d'éventail. La nouvelle méthode par acquisition de données et de transformation est adoptée, qui a un plus grand SNR et une vitesse plus rapide de réponse, et peut atteindre une gamme dynamique réglable étendue et continue d'atténuation du DB 0-60.
L'atténuateur UC8310/UC8320 optique de bureau est principalement utilisé pour le canal équilibrant, équilibrage de puissance, pente de gain et ajustement de puissance dans le système de DWDM, aussi bien que mesure et application optiques des composants d'A.W.G. et de PLC, des amplificateurs optiques et d'autres fibres optiques générales.

Prenez UC8310 comme exemple :

Description d'interface utilisateurs

Vue de face du centre serveur

   Les ports de sortie optiques et les ports d'entrée optiques sont des ports de FC/PC. Prenez UC8310 comme exemple :

Les conditions d'alimentation d'énergie

   L'atténuateur optique du benchtop UC8310/UC8320 est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est 100 | la tension CA 240V, la plage de fréquence est 48 | 66Hz, la tension de fonctionnement est 115V, le courant maximum de consommation est 230mA ; Quand la tension de fonctionnement est 230V, le courant maximum de consommation est 120mA.

Conditions de cable électrique

   Selon les normes de sécurité internationales, l'instrument est équipé d'un cordon de secteur de 3 noyaux qui répond à des normes nationales. Reliez le cable électrique seulement à la prise de puissance à la protection au sol.

Interface de communication

Port USB

   L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à UC8310/UC8320 et à PC, et l'instrument peut être commandé en surveillant le logiciel.

Câble de connexion d'USB

   La longueur du câble d'USB ne peut pas dépasser 5 M. Autrement, seulement un tiers supplément périphérique d'USB peut être utilisé. Généralement, la longueur maximum d'extension peut atteindre 50 M.

Porte série RS232

   Les paramètres de porte série de l'instrument sont placés à une valeur fixe. Les arrangements de paramètre de porte série de l'ordinateur doivent assortir les arrangements de paramètre d'instrument.

Définition de goupille de l'interface RS232

RS232 est relié au câble

Définition de goupille de connecteur de câble de la connexion RS232 :

Note : Pour la communication de porte série, faux modem d'utilisation pour relier le câble.
