Chaîne de puissance optique de compteur d'électricité des 4 Manche +10 | -65dBm/+25 | -50dBm

2/4 chaîne de puissance de compteur d'électricité de la Manche +10 | -65dBm/+25 | -50dBm

UC8202   compteur d'électricité 2Channel

Un aperçu de

   Le COMPTEUR D'ÉLECTRICITÉ UC8202 OPTIQUE à canal double est une version améliorée d'instrument optique de mesure de puissance de haute précision et d'éventail de Guangzhou Youxi Company. L'instrument fournit deux canaux indépendants de compteur d'électricité, qui peuvent être utilisés pour la mesure directe de la puissance optique et la mesure relative de la perte d'atténuation optique.

   Le compteur d'électricité UC8202 optique à canal double peut être équipé du montage nu de fibre, l'essai est plus commode et les paramètres rapides et de grande taille de mesure d'affichage d'affichage à cristaux liquides de HD, le bouton de panneau placent directement les paramètres, l'opération est très simple. Le compteur d'électricité adopte une nouvelle méthode par acquisition de données et de transformation, avec une gamme de mesure de pouvoir plus étendu, une vitesse plus rapide de réponse, de forte stabilité.

Description d'interface utilisateurs

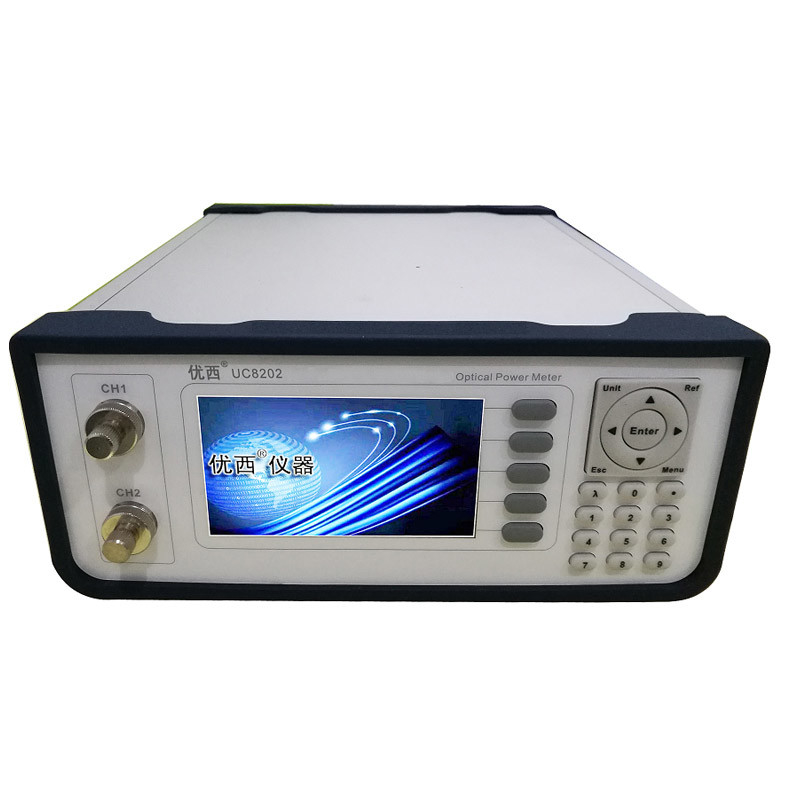

Panneau avant du centre serveur
Prenez le bureau UC8202 comme exemple :

Affichage

   L'affichage à cristaux liquides montre des mesures en temps réel de puissance optique, de longueurs d'onde de fonctionnement, de valeurs temps de valeur de référence de puissance et et moyennes pour les deux canaux.

Les clés

   L'arrangement d'opération et de paramètre de contrôle de l'instrument de compteur d'électricité sont effectués en appuyant sur la touche.

Canal d'entrée optique
L'interface d'entrée de signal de laser, adaptateur peut connexion choisir adaptateur standard de FC/PC ou de FC/APC, spécifique par le client en achetant le produit.

Panneau arrière du centre serveur

Les conditions d'alimentation d'énergie
L'instrument est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est 100 | la tension CA 240V, la plage de fréquence est 48 | 66Hz, la tension de fonctionnement est 115V, le courant maximum de consommation est 230mA ; Quand la tension de fonctionnement est 230V, le courant maximum de consommation est 120mA.

Port USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à l'instrument et au PC, et l'instrument peut être commandé en surveillant le logiciel.

Câble de connexion d'USB
La longueur du câble d'USB ne peut pas dépasser 5 M. Autrement, seulement un tiers supplément périphérique d'USB peut être utilisé. Généralement, la longueur maximum d'extension peut atteindre 50 M.

Porte série RS232
Les paramètres de porte série de l'instrument sont placés à une valeur fixe. Les arrangements de paramètre de porte série de l'ordinateur doivent assortir les arrangements de paramètre d'instrument.
