1 chaîne optique variable +5 | -70dBm d'atténuateur de la Manche et de compteur d'électricité

chaîne optique +5 | -70dBm de l'atténuateur 1/2-Channel et du compteur d'électricité

Atténuateur d'UC8752 2-Channel et compteur d'électricité optiques

Caractéristiques du produit :

   L'atténuation optique et la puissance de sortie optique peuvent être placées rapidement et exactement, et la période de stabilisation du contrôle de puissance optique est moins de Mme 100.
L'atténuateur multicanal est placé en même temps, les ports multiples sont mesurés en même temps, épargnant beaucoup d'heure de mesure ;

   Le compteur d'électricité optique intégré de haute précision assure la stabilité et l'exactitude de la surveillance de puissance ; Opération simple, interface utilisateur graphique intuitive, prévision multicanale de données en même temps, statut d'essai d'un coup d'oeil ;

Description d'interface de produit

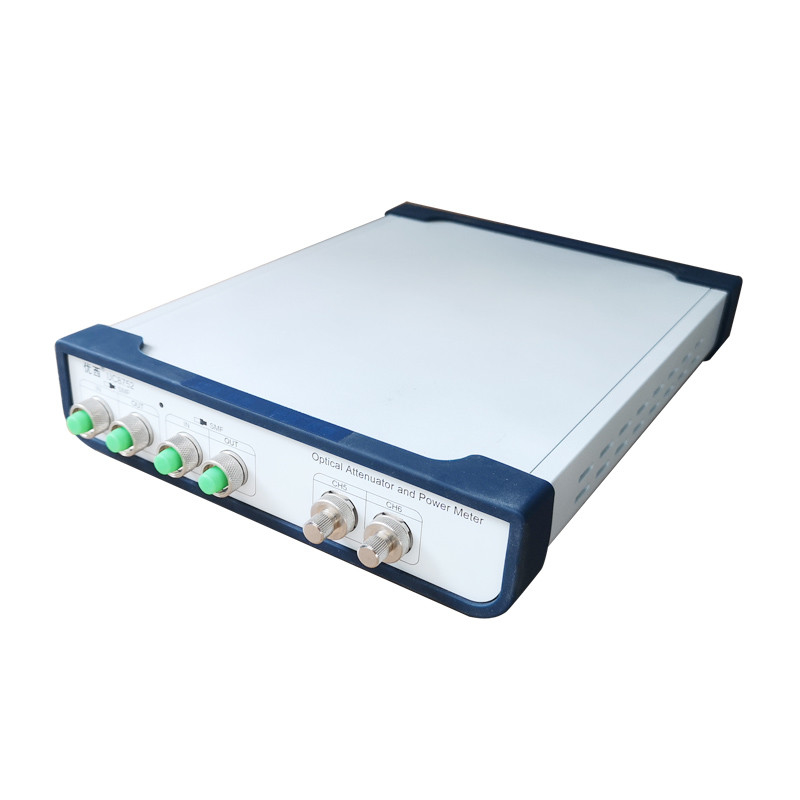

L'avant de l'instrument

Note : CH1-CH2 et CH3-CH4 sont les atténuateurs optiques, CH5 et CH6 sont des compteurs d'électricité

Au fond de l'instrument

Les conditions d'alimentation d'énergie
L'UC8752 est conforme aux règlements de la classe II de surpression. La tension de fonctionnement est tension CA de 100~ 240V, la plage de fréquence 48-66Hz, tension de fonctionnement à 115V, le courant maximum de consommation est 230mA ; La tension 230V de fonctionnement, le courant maximum de consommation est 120mA.

Indicateur de puissance
Les voyants de signalisation de puissance quand l'instrument est mis sous tension.

Description d'interface de communication
L'effacement UC8752 optique et le compteur d'électricité optique a deux ports de communication sur le panneau arrière, qui sont interface de ports USB et de ports USB RS232.

L'interface d'USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à UC8752 et à PC, et l'instrument peut être commandé en surveillant le logiciel.

Définition de goupille de l'interface RS232

RS232 est relié au câble

Définition de goupille de connecteur de câble de la connexion RS232 :
