commutateur 1x4 optique de bureau

Notices d'emploi

1. Description de structure

1,1 Front Panel Description

Panneau avant

(1) affichage d'affichage à cristaux liquides : adresse de dispositif d'affichage, canal actuel et information relative.
(2),▲ - vers le haut de la clé ; ▼ -- en bas de la clé ; Entrez -- Confirmez la clé ; ESC -- Touche d'annulation.
(3) indicateur de puissance Power1, Power2 : indique l'alimentation d'énergie fonctionnante.

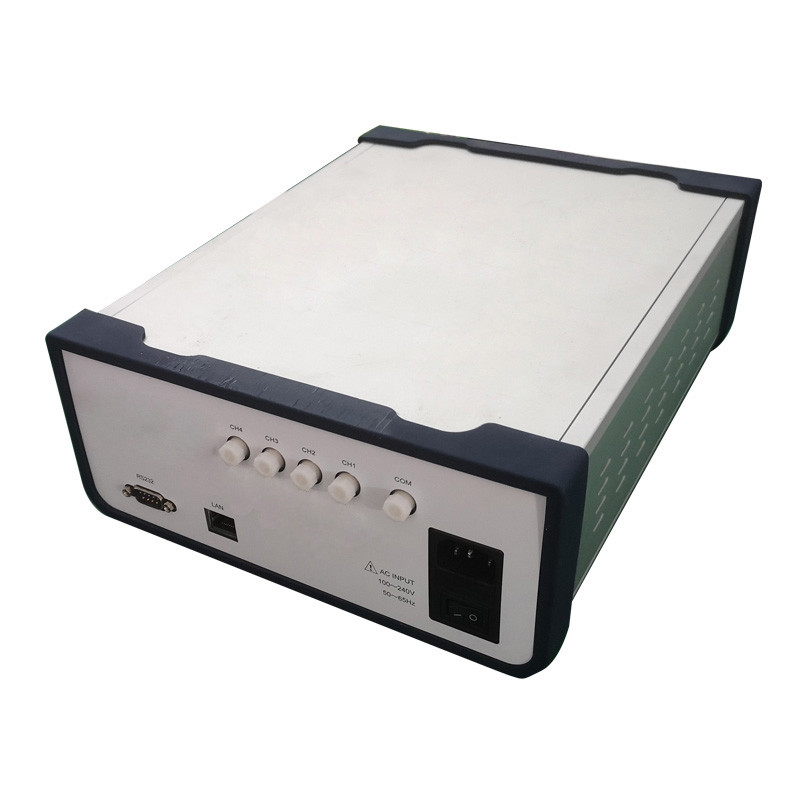

1,2 description de panneau arrière

Panneau arrière

(1) interface de l'Ethernet RJ45, porte série RS-232 : interface de communication pour des données de surveillance de dispositif.
(2) interface de courant alternatif : interface d'entrée d'approvisionnement de courant alternatif pour l'équipement.
Description des ports optiques : Les ports d'entrée-sortie sur le panneau de dispositif sont les ports publics. Les numéros de la Manche 1, 2, 3, et 4 sont respectivement.

2. Description de connexion de dispositif

2,1 description optique interne de chemin

Schéma de principe du chemin optique interne du commutateur 1 x 4 optique

2,2 description de connexion d'interface de communication

(1) interface RS-232
En reliant un dispositif à un ordinateur, employez un câble de croisement de la porte série DB9 avec des trous sur les deux extrémités. C'est-à-dire, la goupille #2 et la goupille #3 aux deux extrémités sont croisées, la goupille #5 aux deux extrémités est reliée, et le reste des goupilles ne sont pas reliés.
(2) interface de l'Ethernet RJ45
En reliant un dispositif à un ordinateur par un commutateur, employez un câble direct (l'ordre de câblage aux deux extrémités est 1 orange et blanc, 2 l'orange, 3 verts et blancs, 4 bleu, 5 bleus et blancs, 6 verts, 7 bruns et blancs, 8 bruns). Quand le dispositif est directement relié à l'ordinateur, des fils croisés devraient être employés (une extrémité est : 1 blanc orange, 2 orange, 3 blanc vert, 4 bleu, 5 blanc bleu, 6 verts, 7 blanc brun, 8 bruns ; L'autre extrémité est : 1 - blanc vert, 2 - vert, 3 - blanc orange, 4 - bleu, 5 - blanc bleu, 6 - orange, 7 - blanc brun, 8 - bruns).

3. Instructions d'opération de panneau

(1)   Serrure de clavier : L'interface de communication du dispositif de canal envoie des commandes correspondantes de placer si on permet aux les clés sur le panneau d'employer. Voir « la description de protocole de transmission » pour des détails. Quand la clé de panneau est fermée à clef, les paramètres correspondants ne peuvent pas être placés par le panneau.
(2)   Établissement si l'interface initiale permet la commutation de canal.

■La procédure pour permettre à commutateur de canal dessus l'interface initiale : la presse de ① entrent pour écrire le menu quand vous appuyez sur le bouton pour lui permettre d'être employé. Presse « ▲ » ou « ▼ » de ② principal pour choisir « 1. arrangement de serrure de la Manche » ; "entrée" de presse de ③ à entrer. Presse « ▲ » ou « ▼ » de ④ principal pour choisir « pour permettre le commutateur » ; "entrée" de presse de ⑤ pour confirmer l'achèvement. ⑥ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

   ■La procédure pour fermer à clef un commutateur de canal dessus une première interface : (1) la presse entrent pour écrire le menu quand vous lui permettez d'être employée. Presse « ▲ » ou « ▼ » de ② principal pour choisir « 1. arrangement de serrure de la Manche » ; "entrée" de presse de ③ à entrer. Presse « ▲ » ou « ▼ » de ④ principal pour mettre en position le « commutateur de serrure » ; "entrée" de presse de ⑤ pour confirmer l'achèvement. ⑥ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

(3) commutation de la Manche

(5) a placé la période du balayage automatique et commence le balayage automatique

■Presse le ① principal pour écrire le menu. Presse « ▲ » ou « ▼ » de ② principal pour choisir « 4. arrangements automatiques de balayage » ; "entrée" de presse de ③ à entrer. Le ④ pressent le « ▲ » principal ou le « ▼ » pour choisir la « heure » de l'intervalle de balayage ; Le ⑤ pressent la touche "ENTER" pour confirmer ; Presse « ▲ » ou « ▼ » de ⑥ principal pour choisir des « minutes » ; le ⑦ pressent la touche "ENTER" déterminer ; Presse « ▲ » ou « ▼ » de ⑧ principal pour choisir « en second lieu » ; La presse de ⑨ entrent. Si le temps n'est pas zéro, le balayage automatique est commencé. ⑩ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

■Pendant le balayage automatique, il y a trois manières de cesser de balayer sur le panneau : (1) quand l'interface initiale permet à la commutation de canal, à la presse « ▲ » ou au « ▼ » de commuter des canaux pour cesser le balayage ; Canaux de commutateur de ② sous des « la sélection obligatoire 2. Manche » pour cesser balayage. Le ③ dans le menu « 4. arrangements automatiques de balayage » a placé l'intervalle de balayage à « 00 heures, 00 minutes, 00 secondes » pour cesser le balayage.

(6) positionnement d'adresse de dispositif, qui peut être employée pour commander les dispositifs multiples avec différentes adresses dans le cas des ressources serrées de porte série.

■Presse le ① principal pour écrire le menu. Presse « ▲ » ou « ▼ » de ② principal pour choisir de « la positionnement 5. adresses » ; "entrée" de presse de ③ à entrer. Presse « ▲ » ou « ▼ » de ④ principal pour choisir la « nouvelle adresse » ; "entrée" de presse de ⑤ pour confirmer l'achèvement. ⑥ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

(7) l'arrangement de la vitesse baud de porte série peut rencontrer les arrangements de différentes vitesses baud. La vitesse baud peut être placée comme suit : 1200, 2400, 4800, 9600, 19200, 57600, 115200, habituellement réglés en tant que 19200. (Note : Les arrangements de vitesse baud entrent en vigueur seulement après une reprise.)

■Presse le ① principal pour écrire le menu. Presse « ▲ » ou « ▼ » de ② principal pour choisir « la vitesse baud 6. plaçant » ; "entrée" de presse de ③ à entrer. Presse « ▲ » ou « ▼ » de ④ principal pour choisir la « vitesse baud » ; "entrée" de presse de ⑤ pour confirmer l'achèvement. ⑥ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

(8) établissement de retard de contre-jour d'affichage à cristaux liquides

■Presse le ① principal pour écrire le menu. Presse « ▲ » ou « ▼ » de ② pour choisir « le contre-jour de l'affichage à cristaux liquides 7. » ; "entrée" de presse de ③ à entrer. Le ④ pressent le « ▲ » principal ou le « ▼ » pour choisir le temps de retard ; Le ⑤ pressent la touche "ENTER" pour confirmer ; ⑥ pendant le processus entier, ESC de presse à retourner à l'étape précédente.

(9) invite de message d'erreur

■Erreur 1 -- indique un débordement de données.
■L'erreur 2 - indique que le module de commutateur optique fonctionne inexactement.

.4. Description de la surveillance supérieure d'ordinateur

   Le dispositif peut recevoir des signaux de commande à partir de l'ordinateur par l'interface RS-232 (ou RS-485) sur le panneau avant de réaliser la mesure ou le suivi en temps réel automatique (utilisant le système de contrôle de porte série ou le logiciel de porte série), ou la télésurveillance par le port Ethernet.

4.1. Instruction de contrôle de programme
(1) cet instrument peut seulement exécuter une instruction à la fois. Habituellement attente jusqu'à ce que le programme renvoie la valeur correspondante avant d'entrer la prochaine instruction.
(2) emploient svp les majuscules.
(3) a entré la parenthèse pointue « et le LT ;  » dans l'opération réelle. Comme caractère s'ouvrant, parenthèses « > » comme terminateur.
