atténuateur 4Ch ou 8CH optique variable avec facultatif multicanal

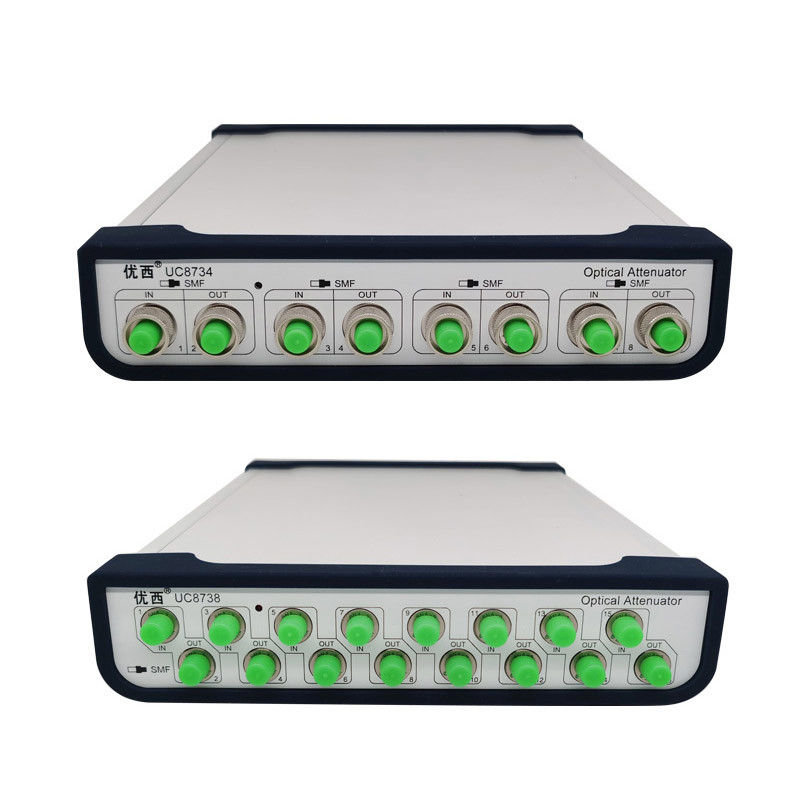

Atténuateur optique à commande optique du canal UC8734/8 4/8
Spécifications
| Modèle # |
UC8734 |
UC8738 |
| Chaîne d'atténuateur |
DB 0~40 |
| Longueur d'onde de calibrage |
1270 / 1286/1290/1295/1300/1305/
1310 / nanomètre 1330/1510/1530/1550/1570
|
| Perte par insertion |
DB ≤1.5 |
| Type de fibre |
9/125 um mode unitaire |
| Type de connecteur |
Connecteur de FC/UPC |
| Exactitude d'atténuation |
DB du ± 0,1 de ≤ (0 | DB 25)
DB du ± 0,02 de ≤ (0 | DB 25 avec le contrôle de puissance)
|
| Répétabilité |
DB du ≤ ±0.02 |
| Établissement d'une moyenne de la période du moniteur P.M. |
1~1000ms |
| Temps de stabilisation |
100ms |
| Vitesse de transition d'atténuation |
0,1 | 50 dB/s |
| Perte de retour |
> DB 45 |
| Puissance d'entrée sûre maximum |
+20dBm |
| Interface de communication |
RS232, USB, contrôle RJ45 par le PC |
| Période de recalibrage |
2 ans |
| La température d'opération |
0~ +40℃ |
| Température de stockage |
-30~+80℃ |
| Puissance |
100~240 V |
| Dimensions |
235mm W, 55 millimètres H, 320 millimètres D |
| Poids |
3,0 kilogrammes |
Conditions d'approvisionnement de courant alternatif
L'instrument est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est tension CA de 100 ~240V, la plage de fréquence 48-66Hz, la tension 115V de fonctionnement quand, le courant maximum de consommation est 230mA ; Tension 230V d'opération, plus
Le courant maximum de consommation est 120mA.
Le cordon de secteur
Selon les normes de sécurité internationales, l'instrument est équipé d'un cordon de secteur de 3 noyaux qui répond à des normes nationales. Reliez seulement la prise de cordon de secteur dans une prise de courant à la protection au sol.
Indicateur de puissance
Les voyants de signalisation de puissance quand l'instrument est mis sous tension.
Description d'interface de communication
Il y a deux ports de communication sur le panneau arrière de l'instrument, à savoir interface d'USB et interface RS232.
L'interface d'USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à l'instrument et au PC, et l'instrument peut être commandé en surveillant le logiciel.
Porte série RS232
Les paramètres de porte série de l'instrument sont placés à une valeur fixe. Les arrangements de paramètre de porte série de l'ordinateur doivent assortir les arrangements de paramètre d'instrument.
Paramètres fixes :
Vitesse baud : 115 200
Nombre de chiffres : 8
Contrôle : Aucun
Nombre d'arrêt : 1
Interface RS232
L'interface de LAN
Mode fonctionnant : Mode de serveur d'UDP
Interface optique de sortie/entrée
Interface de fibre optique de connecteur pour la sortie de signal de laser. Connecteurs choisis de FC/PC ou de FC/APC et types de fibre de SMF ou de MMF selon les instructions de label.
Débouché synchrone de sortie
Connecteur de SMA. Quand le module de source lumineuse balaye, le débouché synchrone de sortie produit un signal d'impulsion de déclencheur.
Caractéristiques du produit :
L'atténuation optique et la puissance de sortie optique peuvent être placées rapidement et exactement, et la période de stabilisation du contrôle de puissance optique est moins de Mme 100.
L'atténuateur multicanal est placé en même temps, les ports multiples sont mesurés en même temps, épargnant beaucoup d'heure de mesure ;
Le compteur d'électricité optique intégré de haute précision assure la stabilité et l'exactitude de la surveillance de puissance ;
Opération simple, interface utilisateur graphique intuitive, prévision multicanale de données en même temps, statut d'essai d'un coup d'oeil ;
Structure de petite taille et compacte. Des dispositifs multiples peuvent être adaptés aux besoins du client pour l'usage de cascade d'augmenter le nombre de canaux.
