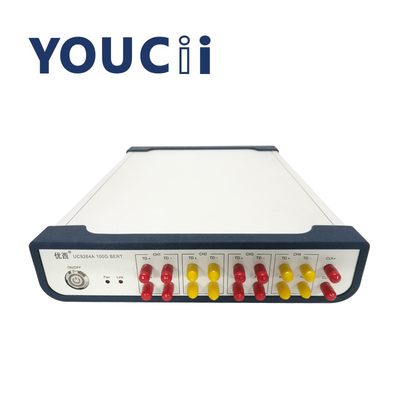

Essayeur BERT With High Cost Performance de la Peu-erreur 100G/400G
Un aperçu de
UC9264A est un appareil de contrôle d'erreur bit du produit 100G. Il peut être employé dans le développement et l'essai de production des circuits optiques, des câbles ultra-rapides, des modules optiques et des systèmes de communication. Soutient des taux multiples s'étendant de 9.953Gbps à 14.5Gbps et à 25-29Gbps.
Application
le s'appliquent à toutes sortes de module léger (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, PCP) et sous-système de essai d'erreur
le convient à toutes sortes de câble actif et passif, essai actif de jujubes de fibre
le agit en tant que source de signal pour un 10G, plate-forme de l'essai 100G
Caractéristiques
le soutient des taux s'étendant de 9.953Gbps à 14.5Gbps, et 25 à 29Gbps
le intègre quatre générateurs de code programmables et détecteurs d'erreur de quatre bits.
module d'horloge intégré interne de ;
Unité intégrée par détecteur de récupération d'horloge d'erreur de bit ;
Caractéristiques
| Modèle |
MINUTE |
modèle |
maximum |
unité |
note |
| Paramètres généraux |
| tension d'alimentation électrique |
100 |
220 |
240 |
V |
Courant alternatif (C.A.), 50-60HZ |
| Puissance |
20 |
W |
|
| La température fonctionnante |
0 |
|
55 |
℃ |
|
| TAILLE |
235 x 55 x 320 |
millimètre |
|
| Détecteur d'erreur de bit (ED) |
| Gamme de niveau saisie |
100 |
— |
1200 |
mVppd |
Entrée différentielle, accouplement à C.A. |
| Gamme de taux d'entrée |
9,953 |
— |
29 |
GBP |
|
| |
100 |
ohm |
différence |
| Type de connecteur |
SMA |
|
différence, le panneau avant |
| Types soutenus de code |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, jusqu'à 20 bits/Ch, définis par l'utilisateur |
taux 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
taux 25~29Gbps |
| Générateur de code programmable (PPG) |
| Gamme de niveau de sortie |
200 |
— |
1100 |
mVppd |
Accouplement différentiel et alternatif |
| Gamme de taux de sortie |
9,953 |
— |
29 |
GBP |
9.953~14.5/25~29Gbps |
| Impédance de sortie |
100 |
Ohm |
Le différentiel |
Conditions d'approvisionnement de courant alternatif
L'instrument est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est tension CA de 100 ~240V, la plage de fréquence 48-66Hz, la tension 115V de fonctionnement quand, le courant maximum de consommation est 230mA ; Tension 230V d'opération, plus
Le courant maximum de consommation est 120mA.
Le cordon de secteur
Selon les normes de sécurité internationales, l'instrument est équipé d'un cordon de secteur de 3 noyaux qui répond à des normes nationales. Reliez seulement la prise de cordon de secteur dans une prise de courant à la protection au sol.
Indicateur de puissance
Les voyants de signalisation de puissance quand l'instrument est mis sous tension.
Description d'interface de communication
Il y a deux ports de communication sur le panneau arrière de l'instrument, à savoir interface d'USB et interface RS232.
L'interface d'USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à l'instrument et au PC, et l'instrument peut être commandé en surveillant le logiciel.
