800G PM4 BERT testeur diagramme de sortie de données point de croisement NRZ

passage NRZ de diagramme de 800G PM4 BERT Tester Data Output Eye

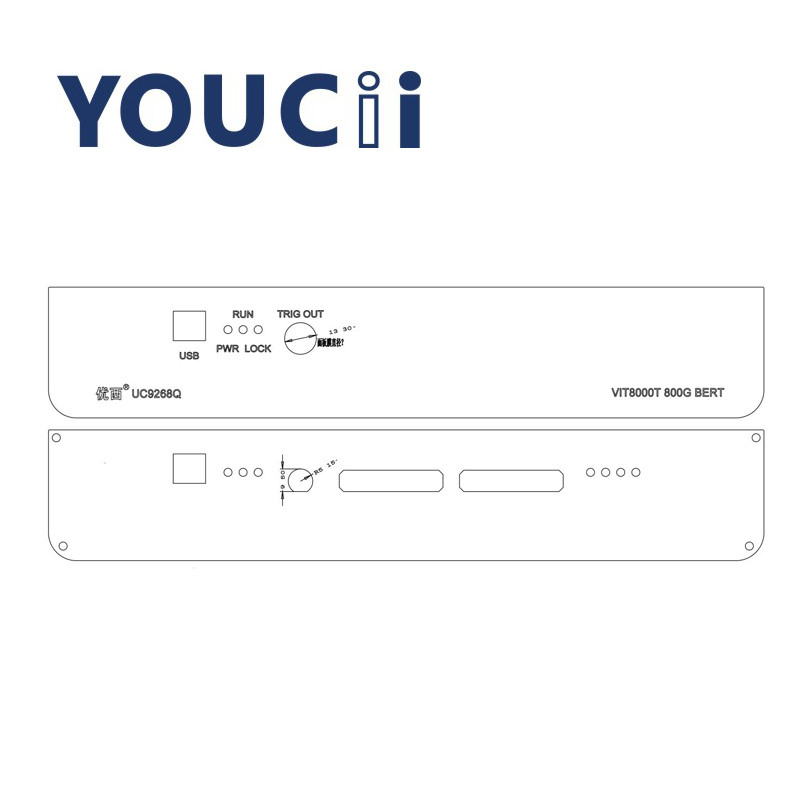

U9268Q 800G PM4 BERT Tester

1. Mode de codage de signal : NRZ et PAM4, qui peuvent automatiquement commuter librement entre les signaux NRZ et PAM4.

2. la sortie synchrone de huit canaux, utilisée pour examiner 6.144g, 10G, 40G, 100G, 200G et 400G les produits, essai de code d'erreur peut être indépendamment ou essai synchrone de huit canaux.

3. surveillance continue de code d'erreur de détection et de synchronisation de code d'erreur de soutien, fonction du matériel FEC de soutien KP4/KR4.

4. Taux de soutien de NRZ : 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.

5. PAM soutient 14,0625, 26,5625, 28,9 GBD.

6, type de code de soutien de NRZ : PRBS7, 9, 10, 11, 15, 23, PRBS31, défini par l'utilisateur.

7, types de code de soutien PAM4 : PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, défini par l'utilisateur.

8, la fréquence du signal d'horloge du défaut division de 4 fréquences, soutiennent un quart, 1/8, 1/16, 1/32, 1, 64, 1/fréquence que 128 points.

9. Mode de communication : USB CACHÉ. Aucun conducteur n'est exigé. Le logiciel supérieur de PC communique avec le dispositif pour installer le mètre d'erreur bit et pour examiner le taux d'erreurs mordu.
