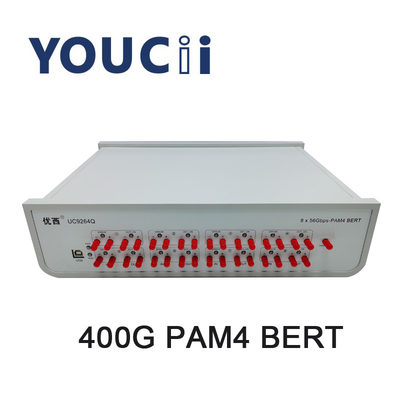

Taux 14,0625, 26,5625, 28,9 GBD de soutien d'UC9264Q 400G PM4 BERT Tester PAM.
1. Mode de codage de signal : NRZ et PAM4, qui peuvent automatiquement commuter librement entre les signaux NRZ et PAM4.
2. la sortie synchrone de huit canaux, utilisée pour examiner 6.144g, 10G, 40G, 100G, 200G et 400G les produits, essai de code d'erreur peut être indépendamment ou essai synchrone de huit canaux.
3. surveillance continue de code d'erreur de détection et de synchronisation de code d'erreur de soutien, fonction du matériel FEC de soutien KP4/KR4.
4. Taux de soutien de NRZ : 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. Taux de soutien de PAM : 14,0625, 26,5625, 28,9 GBD.
6. NRZ soutient PRBS7, 9, 10, 11, 15, 23, PRBS31, défini par l'utilisateur.
Type de code de soutien PAM4 : PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, défini par l'utilisateur.
8. la fréquence du signal d'horloge du défaut division de 4 fréquences, soutiennent un quart, 1/8, 1/16, 1/32, 1, 64, 1/fréquence que 128 points.
9. Mode de communication : USB CACHÉ. Aucune commande, communication avec l'équipement par le logiciel de PC de PC, mètre réglé de code d'erreur et taux de code d'erreur d'essai.
Spécifications
| Non. |
Paramètre |
Minute |
Type |
Maximum |
Unité |
| 1 |
Mode de codage de signal |
NRZ/PAM4 |
|
| 2 |
Débit |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
GBP |
| 3 |
Modèle |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, UTILISATEUR PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Hausse et temps de chute (20% 80%) |
|
14 |
35 |
picoseconde |
| 5 |
Inversion de modèle |
Le signal au mauvais côté est automatiquement renversé |
|
| 6 |
Amplitude de sortie de signal (assymétrique) |
200 |
800 |
1000 |
système mv |
| 7 |
frousse de sortie de données 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interface d'entrée et sortie de données |
Différentiel, accouplement à C.A., impédance de 50 ohms, femelle 2.92mm SMA |
|
| 9 |
Horloge |
0,2 |
6,64 |
13,28 |
Gigahertz |
| 10 |
Les données signalent la sensibilité d'entrée (assymétrique) |
|
50 |
|
mVpp |
| 11 |
Passage NRZ de diagramme d'oeil de sortie de données |
49 |
50 |
52 |
% |
| 12 |
Taille de l'oeil PAM4 (chaque taille d'oeil) |
80 |
110 |
200 |
système mv |
| 13 |
Linéarités de diagramme d'oeil de PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Température de fonctionnement |
10 |
25 |
50 |
°C |
