Taux adaptatif 10Gbps des CDR horloge de module à toute vitesse de récupération

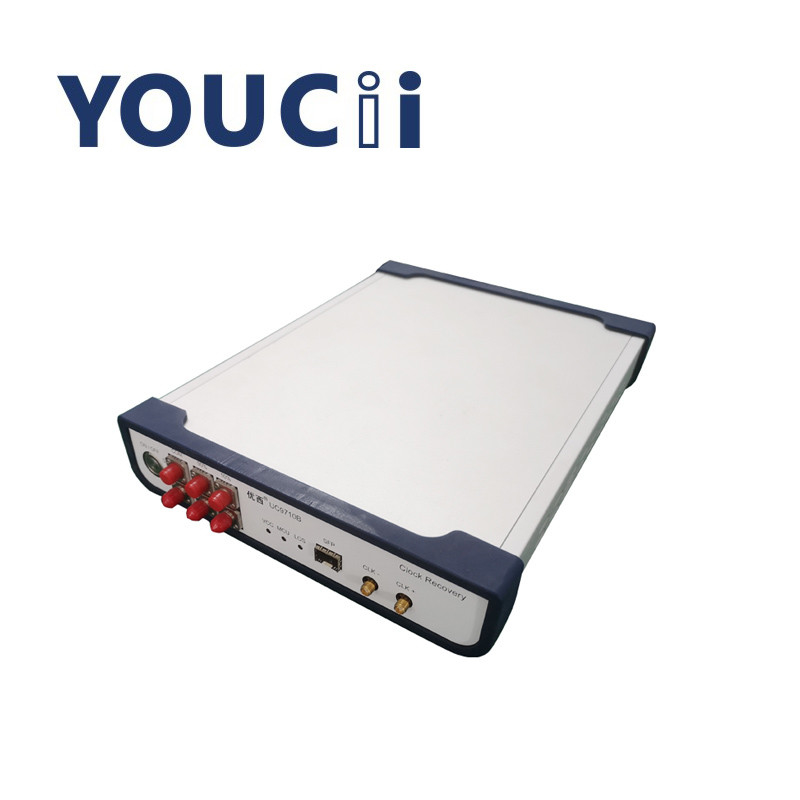

Taux adaptatif 10Gbps des CDR d'UC9710B horloge de module à toute vitesse de récupération

Le CDR UC9710 (module de récupération d'horloge) utilisation principal pour fournir le signal de récupération d'horloge dans l'environnement de test sans déclencher l'horloge, afin d'utiliser l'oscilloscope de échantillonnage pour examiner le diagramme optique d'oeil du dispositif. L'application typique est l'essai de l'équipement du réseau optique ou du produit de BOB dans l'application de PON. Puisque le dispositif photométrique lui-même n'a aucune sortie d'horloge de division de fréquence, il est nécessaire de récupérer le signal d'horloge pour déclencher l'oscilloscope de échantillonnage en examinant le diagramme optique d'oeil.
Le CDR UC9710 a un port optique de SFP, qui convient à SFP a encapsulé SFP conventionnel, SFP+, OLT SFP et d'autres modules optiques. Il a besoin seulement du mauvais côté du module optique pour convertir le signal optique en signal électrique, et alors pour extraire et produire l'horloge du signal électrique. Le signal d'horloge est principalement employé pour le signal de déclencheur de l'oscilloscope. Ce dispositif auto-s'adapte au taux et n'exige pas la configuration logiciel.

Spécifications

   Quand l'oscilloscope d'échantillonnage examine le modèle et la forme d'onde d'oeil optiques, il doit être déclenché par la même source que le signal mesuré. Le module de CDR (récupération d'horloge) est principalement utilisé dans l'environnement de test qui exige prélever l'oscilloscope pour examiner la carte optique d'oeil, mais ne fournit pas l'horloge de déclencheur. L'application typique est l'essai de l'équipement du réseau optique, ou pour des produits de BOB dans l'application de PON, parce que le matériel optique mesuré lui-même n'a pas un résultat d'horloge de division de fréquence. Le signal d'horloge doit être récupéré pour déclencher l'oscilloscope de échantillonnage en examinant le modèle d'oeil optique.
Ce CDR est équipé d'un port optique de SFP, qui peut être relié à SFP conventionnel, à SFP+, à OLT SFP et à d'autres modules optiques encapsulés dans SFP. Seulement le mauvais côté du module optique est nécessaire, qui est responsable de convertir les signaux optiques en signaux électriques, et puis les extraits d'instrument et produit l'horloge des signaux électriques. Les signaux d'horloge sont principalement employés pour déclencher des signaux d'oscilloscope.
