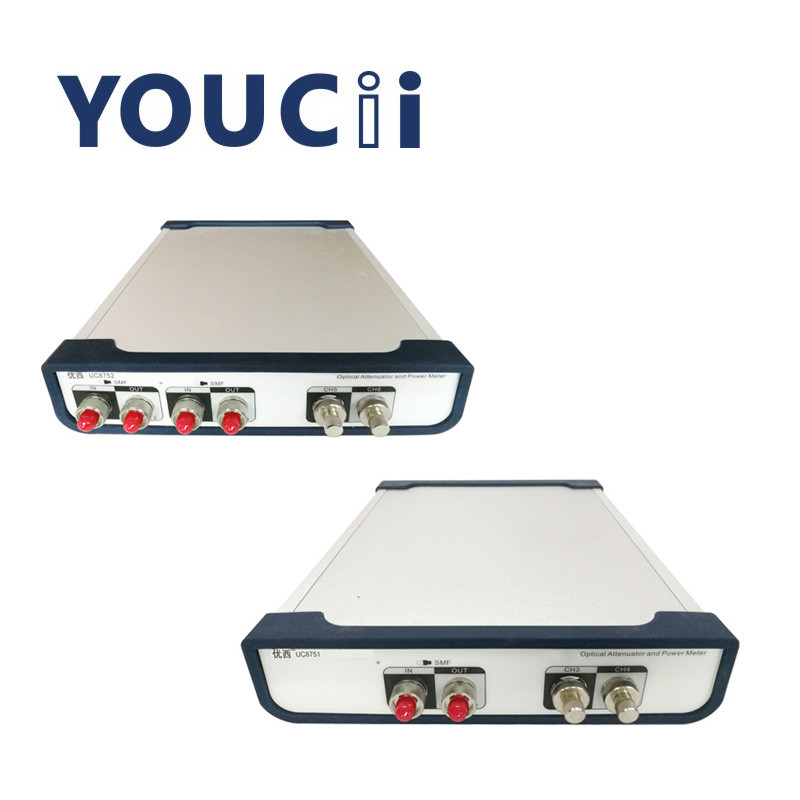

Chaîne optique 0~45dB d'atténuation de compteur d'électricité d'atténuateur de la Manche de 1/2
Applications
Essai optique d'émetteur-récepteur
Dans la mesure multicanale des erreurs du module optique d'émetteur-récepteur, la mesure parallèle de données est réalisée ;
Dans la mesure de sensibilité du module de réception optique, une puissance fournie optique de parallèle, rapide et précise est fournie ;
Mme optique du temps 100 de stabilité de contrôle de puissance, améliorer considérablement l'efficacité d'essai.
Essai intégré de réseau optique
En intégrant et équipement du réseau de essai pour examiner la représentation de transmission de réseau et la gestion du réseau.
Caractéristiques
Rapidement, arrangements précis d'atténuation et puissance optique, temps réglé : Mme 100
Construit dans OPM à haute précision assure la stabilité et l'exactitude.
Interface utilisateur graphique simple et intuitive, prévision multicanale de données, statut d'essai d'un coup d'oeil.
Spécifications
| Modèle # |
UC8751/UC8752 |
| Mode d'opération |
Mode d'arrangement d'atténuation |
Mode de puissance |
| Gamme |
DB 0~45 |
+5 | -70dBm |
| Résolution |
0,01 DBs |
0,001 DBs |
| Répétabilité |
DB ±0.02 (0 | DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Longueur d'onde de calibrage |
1270 / /1550 1310/1490 /1610 nanomètre |
| Type de fibre |
9/125 um mode unitaire |
SMF et MMF |
| Type de connecteur |
Connecteur de FC/UPC |
Option de FC/SC/LC |
| Perte par insertion |
DB ≤1.2 |
|
| Exactitude (par la surveillance optique de puissance) |
DB du ± 0,02 (0 | DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Établissement d'une moyenne de la période du moniteur P.M. |
Mme 2 | 1 s |
| Temps de stabilisation |
100ms |
|
| Vitesse de transition d'atténuation |
0,1 | 50 dB/s |
|
| Perte de retour |
> DB 45 |
|
| Puissance d'entrée sûre maximum |
+20dBm |
+5dBm |
| Période de recalibrage |
2 ans |
| La température d'opération |
0~ +40℃ |
| Température de stockage |
-30~+80℃ |
| Puissance |
100~240 V |
| Dimensions |
235mm W, 55mm H, 320 millimètres D |
| Poids |
3,0 kilogrammes |
Conditions d'approvisionnement de courant alternatif
L'instrument est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est tension CA de 100 ~240V, la plage de fréquence 48-66Hz, la tension 115V de fonctionnement quand, le courant maximum de consommation est 230mA ; Tension 230V d'opération, plus
Le courant maximum de consommation est 120mA.
Le cordon de secteur
Selon les normes de sécurité internationales, l'instrument est équipé d'un cordon de secteur de 3 noyaux qui répond à des normes nationales. Reliez seulement la prise de cordon de secteur dans une prise de courant à la protection au sol.
Indicateur de puissance
Les voyants de signalisation de puissance quand l'instrument est mis sous tension.
Description d'interface de communication
Il y a deux ports de communication sur le panneau arrière de l'instrument, à savoir interface d'USB et interface RS232.
L'interface d'USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à l'instrument et au PC, et l'instrument peut être commandé en surveillant le logiciel.
Porte série RS232
Les paramètres de porte série de l'instrument sont placés à une valeur fixe. Les arrangements de paramètre de porte série de l'ordinateur doivent assortir les arrangements de paramètre d'instrument.
Paramètres fixes :
Vitesse baud : 115 200
Nombre de chiffres : 8
Contrôle : Aucun
Nombre d'arrêt : 1
Interface RS232
