Équipement d'essai de télécommunication optique de mètre de perte de retour de l'insertion RS232

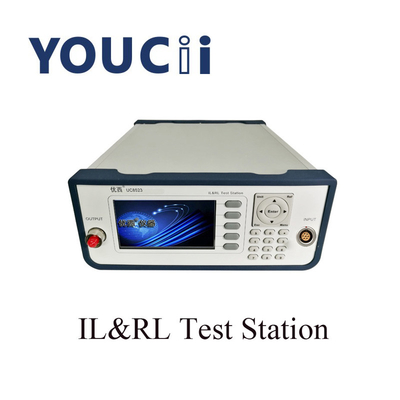

Équipement d'essai de télécommunication optique de mètre de perte de retour de l'insertion UC8523

Spécifications

Un aperçu de
Le DOUBLE INSTRUMENT de PERTE de PRISE de SOURCE LUMINEUSE d'UC8523B EST Un BENCHTOP, Un AFFICHAGE À CRISTAUX LIQUIDES, Un DÉBOUCHÉ SIMPLE de SOURCE LUMINEUSE (ADAPTATEUR de FC/APC), Une PERTE de MESURE de PRISE de PUISSANCE, une perte arrière ET une mesure DIRECTE d'INSTRUMENT OPTIQUE de PUISSANCE.
L'instrument convient à l'essai des composants de télécommunication optique, inspection d'installation, particulièrement la mesure de la prise se reliante de câble léger. Le système peut être établi dans deux sources lumineuses quelconques de longueur d'onde fixe.

Description d'interface utilisateurs

Panneau avant du centre serveur
L'interface optique de sortie est l'interface de FC/APC

Panneau arrière du centre serveur

Les conditions d'alimentation d'énergie
L'UC8523B est conforme aux règlements du niveau II de surtension. La tension de fonctionnement est 100 | la tension CA 240V, la plage de fréquence est 48 | 66Hz, la tension de fonctionnement est 115V, le courant maximum de consommation est 230mA ; Quand la tension de fonctionnement est 230V, le courant maximum de consommation est 120mA.

Port USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à UC8523 et à PC, et l'instrument peut être commandé en surveillant le logiciel.

Câble de connexion d'USB
La longueur du câble d'USB ne peut pas dépasser 5 M. Autrement, seulement un tiers supplément périphérique d'USB peut être utilisé. Généralement, la longueur maximum d'extension peut atteindre 50 M.
Porte série RS232
Les paramètres de porte série de l'instrument sont placés à une valeur fixe. Les arrangements de paramètre de porte série de l'ordinateur doivent assortir les arrangements de paramètre d'instrument.
