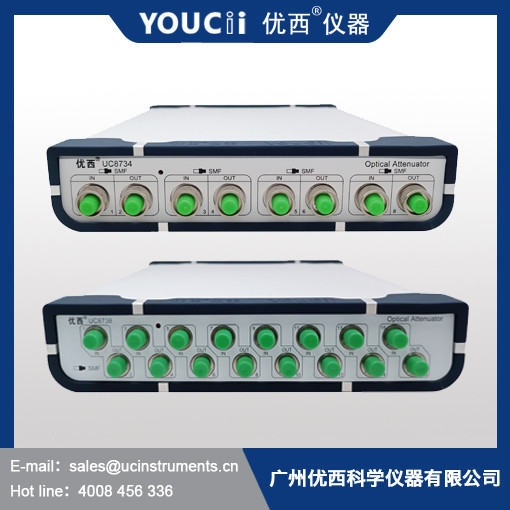

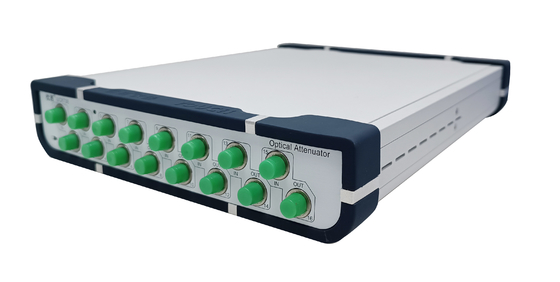

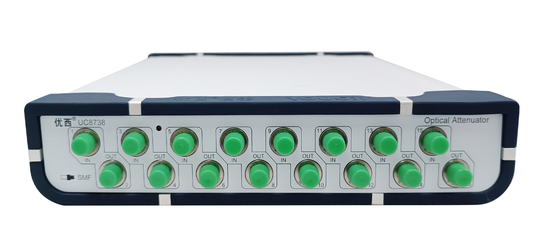

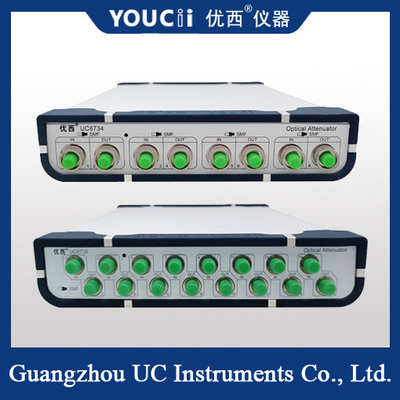

télécommunication optique d'atténuation optique variable d'atténuateur de 4Ch 8CH
Devrait être employé
Essai de module optique actif/circuit optique :
Dans la mesure multicanale des erreurs du module optique d'émetteur-récepteur, la mesure parallèle de données est réalisée. L'esprit dans le module de réception léger
Dans la mesure de sensibilité, la puissance fournie optique est rapide et précise en parallèle. temps optique de stabilité de contrôle de la puissance 200ms,
Améliorez considérablement l'efficacité d'essai.
Essai d'intégration de réseau de télécommunication optique :
Fonctions de représentation de transmission de réseau d'essai et de gestion du réseau dans l'intégration de réseau de télécommunication optique
Caractéristiques du produit :
L'atténuation optique et la puissance de sortie optique peuvent être placées rapidement et exactement, et la période de stabilisation du contrôle de puissance optique est moins de Mme 100.
L'atténuateur multicanal est placé en même temps, les ports multiples sont mesurés en même temps, épargnant beaucoup d'heure de mesure ;
Le compteur d'électricité optique intégré de haute précision assure la stabilité et l'exactitude de la surveillance de puissance ;
Opération simple, interface utilisateur graphique intuitive, prévision multicanale de données en même temps, statut d'essai d'un coup d'oeil ;
Structure de petite taille et compacte. Des dispositifs multiples peuvent être adaptés aux besoins du client pour l'usage de cascade d'augmenter le nombre de canaux.
Spécifications
| Modèle # |
U8738 |
| Chaîne d'atténuateur |
DB 0~40 |
| Longueur d'onde de calibrage |
1270 / 1286/1290/1295/1300/1305/
1310 / nanomètre 1330/1510/1530/1550/1570
|
| Perte par insertion |
DB ≤1.5 |
| Type de fibre |
9/125 um mode unitaire |
| Type de connecteur |
Connecteur de FC/UPC |
| Exactitude d'atténuation |
DB du ± 0,1 de ≤ (0 | DB 25)
DB du ± 0,02 de ≤ (0 | DB 25 avec le contrôle de puissance)
|
| Répétabilité |
DB du ≤ ±0.02 |
| Établissement d'une moyenne de la période du moniteur P.M. |
1~1000ms |
| Temps de stabilisation |
100ms |
| Vitesse de transition d'atténuation |
0,1 | 50 dB/s |
| Perte de retour |
> DB 45 |
| Puissance d'entrée sûre maximum |
+20dBm |
| Interface de communication |
RS232, USB, contrôle RJ45 par le PC |
| Période de recalibrage |
2 ans |
| La température d'opération |
0~ +40℃ |
| Température de stockage |
-30~+80℃ |
| Puissance |
100~240 V |
| Dimensions |
235mm W, 55 millimètres H, 320 millimètres D |
| Poids |
3,0 kilogrammes |
Conditions d'approvisionnement de courant alternatif
L'instrument est conforme aux règlements de la classe II de surtension. La tension de fonctionnement est tension CA de 100 ~240V, la plage de fréquence 48-66Hz, la tension 115V de fonctionnement quand, le courant maximum de consommation est 230mA ; Tension 230V d'opération, plus
Le courant maximum de consommation est 120mA.
Le cordon de secteur
Selon les normes de sécurité internationales, l'instrument est équipé d'un cordon de secteur de 3 noyaux qui répond à des normes nationales. Reliez seulement la prise de cordon de secteur dans une prise de courant à la protection au sol.
Indicateur de puissance
Les voyants de signalisation de puissance quand l'instrument est mis sous tension.
Description d'interface de communication

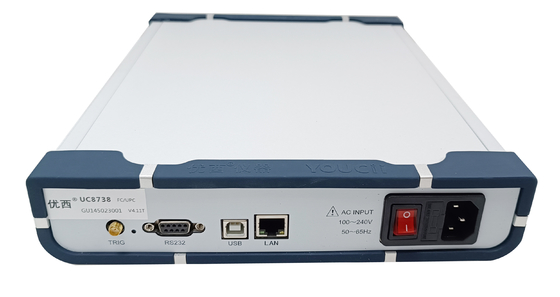

Il y a deux ports de communication sur le panneau arrière de l'instrument, à savoir interface d'USB et interface RS232.
Le voyant de signalisation de puissance
Les voyants de signalisation de puissance quand l'instrument active.
Câble de communication d'USB
La longueur d'un câble d'USB ne peut pas dépasser 5 mètres. Autrement, seulement un tiers peut être employé
« Le supplément périphérique d'USB », généralement la longueur maximum d'extension peut atteindre 50 mètres.
Porte série RS232
Les paramètres de porte série de l'instrument sont placés aux valeurs fixes. Les paramètres de porte série de l'ordinateur doivent être placés pour assortir l'instrument
Valeur d'arrangement de paramètre.
Paramètres fixes :
Vitesse baud : 115200
Nombre de chiffres : 8
Contrôle : Aucun
Chiffre d'arrêt : 1
Interface RS232
Interface RS232
