essayeur de quatre canaux BERT Support 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps de l'erreur 10G bit

taux multiples de quatre canaux de BERT Support 10Gbps d'appareil de contrôle de la peu-erreur 10G

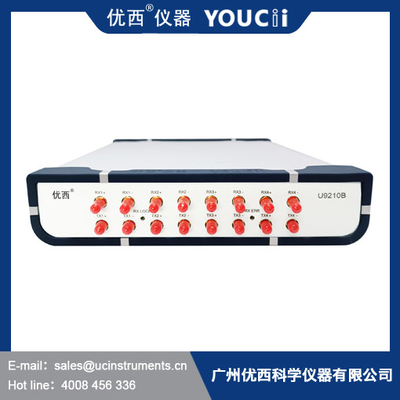

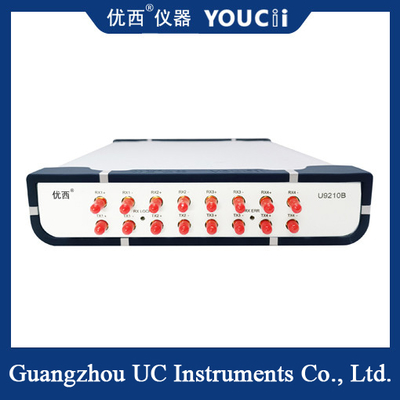

L'essayeur périodique d'erreur de bit d'U9210B est un essayeur mordu universel de taux d'erreurs conçu pour les composants ultra-rapides de communication numérique et l'essai de système.

L'appareil de contrôle périodique d'erreur bit fournit à la fonction du type occurrence de code et de la détection d'erreur bit le taux le plus élevé de 11.3Gbps à la représentation coûtée extrêmement élevée. L'analyseur fournit quatre ports électriques différentiels (jusqu'à 11.3Gbps) pour l'essai d'erreur bit.

U9210B a la structure compacte et le petit volume. Le soutien d'USB ou des interfaces de communication d'Ethernet transforme l'intégration en lissoir automatisé d'environnements de test.

L'interface de fonctionnement de l'appareil de contrôle périodique d'erreur bit d'U9210B convient au système d'exploitation Windows-XP/WIN7/WIN8/WIN10, basé sur l'opération d'utilisateur de PC et interface d'affichage graphique, il est très commode pour le laboratoire ou la chaîne de production environnement de travail. Les trois ensembles suivants sont employés superposés avec 12 canaux examinent l'interface :

Caractéristiques périodiques d'appareil de contrôle d'erreur bit d'U9210B

· 9.953Gbps au détecteur de générateur et d'erreur de code 11.3Gbps

· Sensibilité d'entrée moins mVpp de 50

· Synchronisation mordue rapide de mode

· Interface utilisateurs et système d'exploitation intuitifs de Windows

· Commandes à télécommande de soutien

Sélection standard de code :

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Soutien des normes et des taux

9.953Gbps, 10.3125Gbps, 10.519Gbps, 10.702Gbps, 11.096Gbps, 11.317Gbps

Communication/interface gestion du réseau

Les conditions d'alimentation d'énergie
L'U9210B est conforme aux règlements du niveau II de surtension. La tension de fonctionnement est 100 | la tension CA 240V, la plage de fréquence est 48 | 66Hz, la tension de fonctionnement est 115V, le courant maximum de consommation est 230mA ; Quand la tension de fonctionnement est 230V, le courant maximum de consommation est 120mA.
Port USB
L'interface d'USB est une interface standard de B de 4 noyaux, qui peut être reliée à UC9210B et à PC, et l'instrument peut être commandé en surveillant le logiciel.
Câble de connexion d'USB
La longueur du câble d'USB ne peut pas dépasser 5 M. Autrement, seulement un tiers supplément périphérique d'USB peut être utilisé. Généralement, la longueur maximum d'extension peut atteindre 50 M.

Le poids de

Moins de 2 kilogrammes

Le principe de travail du mètre d'erreurs

La télécommunication optique devient la puissance de noyau de la technologie des communications due à ses avantages de la basse perte de transmission, de la grande capacité de l'information et du débit de transmission rapide, et des modules optiques sont utilisés de plus en plus largement. Avec l'accélération du débit de transmission, l'erreur bit se produira dans le système de communication optique ultra-rapide dû à l'atténuation, à la dispersion et à d'autres problèmes, ainsi il est très important de mesurer le taux d'erreurs mordu de module optique exactement et effectivement. Ainsi, comment fait un mètre d'erreur bit travail ?

Principe de l'essai des erreurs

L'objet de l'essai des erreurs est généralement le système de transmission exponentiel de mot, qui peut être compris comme circuit de transmission des informations numériques. Le schéma fonctionnel de base de la structure de essai d'erreur est constitué en reliant le générateur de code à l'extrémité d'entrée de l'objet examiné et à l'extrémité de sortie de l'objet examiné avec le détecteur d'erreur.
