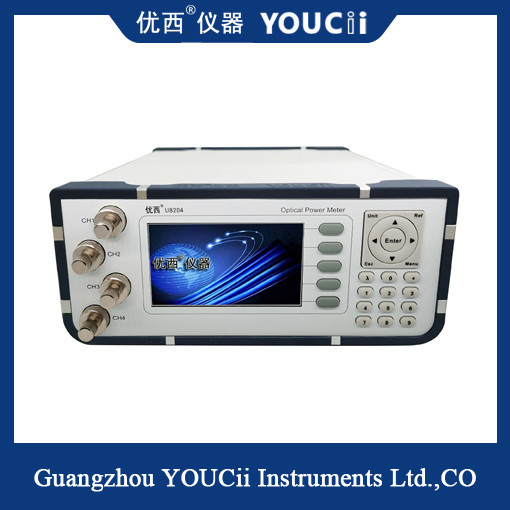

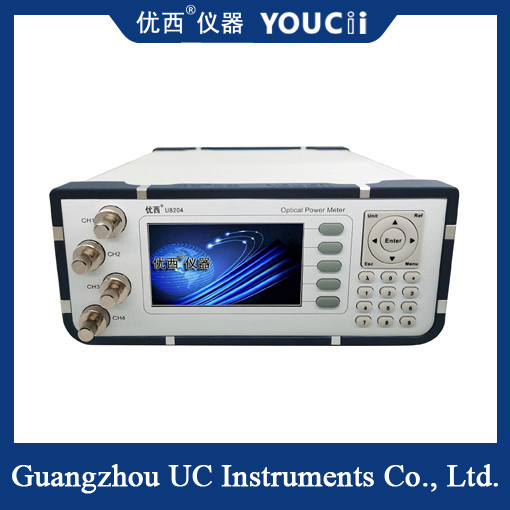

Équipement de test optique optique de haute précision de mètre de puissance des 4 Manche
le gabarit de Nu-fibre est facultatif pour le compteur d'électricité U8204 optique de quatre canaux, ainsi l'essai est plus commode et rapide. Les affichages d'écran à haute définition de grande taille d'affichage à cristaux liquides les paramètres de mesure, et les clés de panneau peuvent directement placer les paramètres, rendant l'opération très simple. Le compteur d'électricité adopte une nouvelle méthode par acquisition de données et de transformation, qui a une gamme de mesure de pouvoir plus étendu, une vitesse de réponse et de forte stabilité plus rapides.
Description d'interface utilisateurs
écran 1.Display
L'affichage à cristaux liquides montre la longueur d'onde optique en temps réel de mesure de puissance, de travail, la valeur temps de valeur de référence de puissance et et moyenne des deux canaux.
2.key
L'arrangement d'opération et de paramètre de contrôle de l'instrument de compteur d'électricité sont exécutés en appuyant sur le bouton.
canal d'entrée 3.Optical
L'interface d'entrée de signal de laser, adaptateur peut connexion choisir adaptateur standard de FC/PC ou de FC/APC, spécifique par le client en achetant le produit.
panneau avant du moteur 4.Main
Spécifications optiques de mètre de la puissance U8204
| modèle de 型 号 # |
U8204 |
| Nombre de canaux |
4 |
| Chaîne de puissance |
+10 | -65dBm |
| Gamme de longueurs d'onde |
850 | 1700 nanomètre |
| Longueur d'onde de calibrage |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nanomètre |
| Période d'échantillonnage |
100 nous (10KHz) |
| Type de fibre d'application |
Capacité de la mémoire jusqu'à 62,5 standard de SM et de millimètre um |
|
AbsoluteUncertainty (exactitude) à la condition de référence
|
± 4% (1200 nanomètre | 1610 nanomètre) |
|
Incertitude relative (exactitude) à la condition de référence
|
< 0,02 DBs typiques |
| Linéarités (puissance) |
DB du ± 0,06 de ≤ (1200 nanomètre | 1610 nanomètres, 0~ -50dBm) |
| Perte de retour |
> DB 40 |
| La température d'opération |
0 | +40℃ |
| Température de stockage |
-30 | +80℃ |
| Période de recalibrage |
2 ans |
| Dimensions |
245 millimètres W, 105 millimètres H, 320 millimètres D |
| Poids |
2,0 kilogrammes |
L'utilisateur a posé les questions suivantes
Comment mesurez-vous la puissance optique ?
La norme de NIST pour toutes les mesures de puissance est un ECPR, ou le radiomètre pyroelectric électriquement calibré, qui mesure la puissance optique en comparant la puissance de chauffage de la lumière à la puissance de chauffage bien connue d'une résistance. Le calibrage est fait à 850, à 1300 et à 1550 nanomètre.
Quel est bon dBm pour la fibre ?
Le dBm positif signifie la puissance plus grande que 1mw et moyens négatifs moins que 1mw. Une bonne source de laser pour un lien unimodal aura une puissance de sortie de | +3 à +6 dBm - 2-4mw - couplé dans la fibre. Un VCSEL pour des liens à plusieurs modes de fonctionnement devrait avoir une puissance autour de 0dBm - 1mw.
