10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger

10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger
10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger

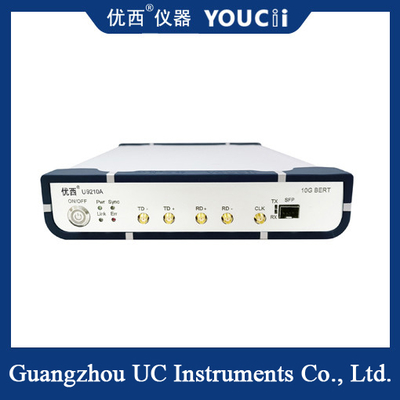

Image Grand :  10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: YOUCii
Numéro de modèle: U9210A
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: negotiate a price
Détails d'emballage: Cartons
Délai de livraison: 21 JOURS DE TRAVAIL
Conditions de paiement: L/C,D/A,D/P,T/T,Western Union,MoneyGram,D/A
Capacité d'approvisionnement: mois 10pcs+per
Contact

10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger

description de
Taux de données: 0.622~11.7Gbps Type de code: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31
Amplitude de sortie de signal (assymétrique): 200~1000mV Les données signalent la sensibilité d'entrée (assymétrique): 0.1Vpp
Frousse de sortie de données (RMS): 1,5 (10.3125G vers le bas) picosecondes Les données ont produit des intersections de graphique d'oeil: 50~54%
Mettre en évidence:

15G BERT Tester

,

Deux canaux BERT Tester

BERT deux canaux à débit complet 10G pour une alimentation et une lumière de 622M~15G


Logiciel fonction introduction

  • Débit de données : Définir le débit de données actuel.
  • Motif de données : Définir le PRBS (motif) actuel.
  • Mode Rx : L'équipement dispose de deux canaux, un canal optique et un canal électrique. Sélectionnez l'entrée de réception : canal optique ou canal électrique lors du test de sensibilité de réception. L'interface SFP est le canal optique, RX+ et RX- sont le canal électrique.
  • Inversion des données : La polarité du signal d'entrée du canal électrique peut être inversée, par exemple RX+ vers TX- et RX- vers Tx+.
  • Temps de porte : Réglage du temps d'accumulation pour la mesure du BER d'accumulation.
  • Bouton Démarrer : Démarrer la configuration des paramètres et tester le BER instantané et le BER d'accumulation.
  • Bouton Actualiser : Actualiser manuellement le BER accumulé.
  • Boîte d'adresse USB :10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger 0Énumérer automatiquement toutes les adresses des périphériques USB, sélectionner une adresse USB et appuyer sur le bouton Connecter pour connecter le périphérique actuel.
  • BER instantané (taux d'erreur binaire) : actualisation à intervalles de 200 ms.

BER d'accumulation (taux d'erreur binaire) : accumuler le nombre d'erreurs binaires instantanées et le temps écoulé. BER d'accumulation = nombre d'erreurs binaires instantanées / (temps écoulé * nombre total de bits).

  • Mesure

-Verrouillage ? Nombre réel d'erreurs ? Temps écoulé ? Verrouillage : Rx lol (synchronisation) est verrouillé ou déverrouillé

Nombre réel d'erreurs : Compteur d'erreurs binaires instantané

Temps écoulé : Temps accumulé pour la mesure du BER d'accumulation.


N°

paramètre

 minimum

typique

maximum

unité
1

Débit de données

 0,622 0,622, 1,25, 2,125, 2,488, 2,5, 3,07, 3,125, 4,25, 5,0, 6,144, 6,25, 7,5, 8,5, 9,953, 10,00, 10,3125, 10,52, 10,709, 11,09, 11,32, 11,7 11,7 Gbit/s
2

Type de code
PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

3

Temps de montée et de descente

(20 % à 80 %)
18 23 ps
4

Inversion de motif

Prend en charge l'inversion du signal aux extrémités d'émission et de réception

5

Amplitude de sortie du signal (monoterminal)

 200 800 1000 mV
6

Gigue de sortie de données (RMS)
1,5 (10,3125 G vers le bas)
ps
7

Interface d'entrée/sortie de données

Différentiel, couplage CA, impédance de 50 ohms, SMA

8

Sortie d'horloge

 100 156,25 156,25 MHz
9

Sensibilité d'entrée du signal de données (monoterminal)
0,1
Vpp
10

Intersections du diagramme de l'œil de sortie de données

 50 52 54 %
11

Température de fonctionnement

 10 25 50 °C


10G plein Rate BERT Tester Two Channels For une puissance et un 622M~15G léger 1
