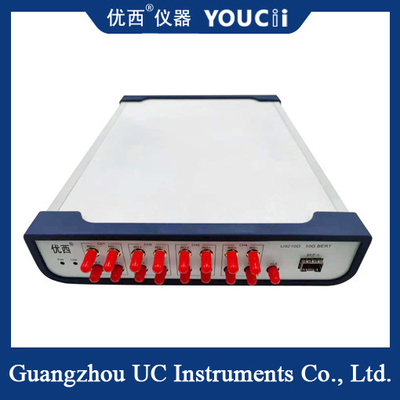

Pleine vitesse 10G avec code d'erreur optique pour 622M à 15G 5 canaux BERT

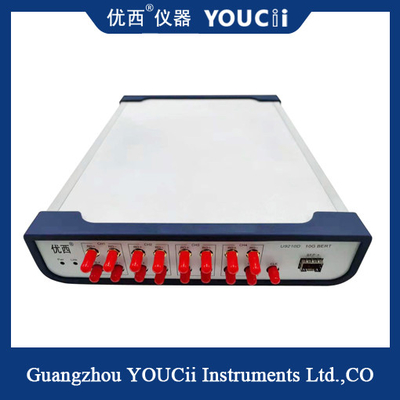

Le U9210D est rapide, pratique et de petite taille.Un canal de port optique SFP et un canal de port électrique, les deux canaux sont synchronisés en entrée et en sortie, les tests d'erreur peuvent être indépendants.

Prend en charge la détection continue des erreurs et la surveillance périodique des erreurs.Prend en charge la pleine vitesse 10G (622 M ~ 11,7 Gbps 20 points de fréquence);

Codes pris en charge : PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Logiciel fonction introduittution

1.1 Débit de données : réglage du débit de données actuel.

1.2 Modèle de données : réglage puis PRBS actuel (modèle).

1.3 Gating Time : réglage du temps d'accumulation pour la mesure du BER d'accumulation.

1.4 Bouton de démarrage de tous les canaux : commencez à définir les paramètres et démarrez tous les canaux pour tester le BER d'accumulation.

1.5 Zone d'adresse USB :Énumérez automatiquement toutes les adresses de périphériques USB, sélectionnez une adresse USB et appuyez sur le bouton Connecter pour connecter le périphérique actuel.

1.6 Bouton de canal actuel : démarrez ou arrêtez manuellement le test BER accumulé.

1.7 Accumulatio BER (taux d'erreur sur les bits): accumule le nombre instantané d'erreurs sur les bits et le temps écoulé, Accumulatio BER = nombre instantané d'erreurs sur les bits/(temps écoulé * nombre total de bits).

1.8 Case à cocher PG Eneble : activez ou désactivez la sortie TX.

1.9 Mesure

Lock:Rx lol(sync) est verrouillé ou déverrouillé Error Cnt: Accumulatio bit error counter

Temps de test : temps cumulé du canal actuel pour la mesure du BER d'accumulation.
