Lorsque l'oscilloscope d'échantillonnage teste le motif et la forme d'onde optiques de l'œil, il doit être déclenché par la même source que le signal mesuré.Le module CDR (clock recovery) est principalement utilisé dans l'environnement d'essai qui nécessite un oscilloscope d'échantillonnage pour tester la carte optique de l'œil, mais ne fournit pas d'horloge de déclenchement.L'application typique est l'essai des équipements de réseau optique, ou pour les produits BOB dans l'application PON, car l'équipement optique mesuré lui-même ne dispose pas d'une sortie d'horloge par division de fréquence.Le signal d'horloge doit être récupéré pour déclencher l'oscilloscope d'échantillonnage lors de l'essai du modèle optique.

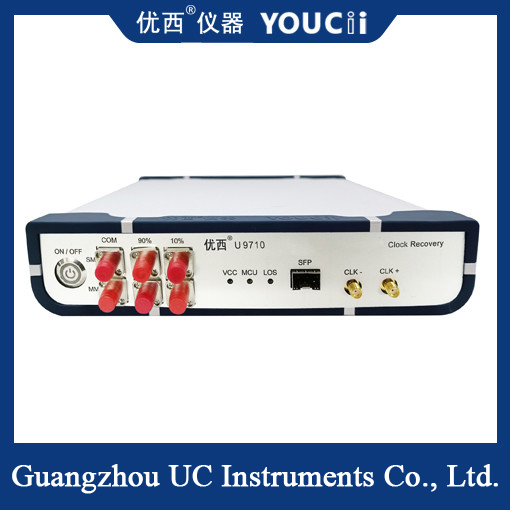

Ce CDR est équipé d'un port optique SFP, qui peut être connecté aux modules optiques SFP, SFP+, OLT SFP et autres modules optiques encapsulés dans SFP.Seule l'extrémité réceptrice du module optique est nécessaire., qui est responsable de la conversion des signaux optiques en signaux électriques, puis l'instrument extrait et produit l'horloge des signaux électriques.Les signaux d'horloge sont principalement utilisés pour déclencher les signaux de l'oscilloscope.

Principaux paramètres du CDR:

1. Plage de récupération d'horloge: de 155 Mb/s à 11 Gb/s;

2. Plage de longueurs d'onde: 800 à 1600 nm;

3. Plage d'entrée optique: +3 ~ -15 dBm;

4. La plage d'horloge électrique de récupération de sortie (division de fréquence 4) est de 38,75 MHz à 2,78 GHz;

5Amplitude d'horloge de sortie: couple AC/ 800 mVpp dans le cas typique;

6. Rapport spectrale (peut être sélectionné selon l'utilisateur): 10% (CDR) -90% (sortie)
