Division adaptative des CDR 4Frequency de 155M~11.3Gbps Rate Clock Recovery

Récupération d'horloge à débit adaptatif CDR 155M~11,3 Gbit/s, division de fréquence par 4

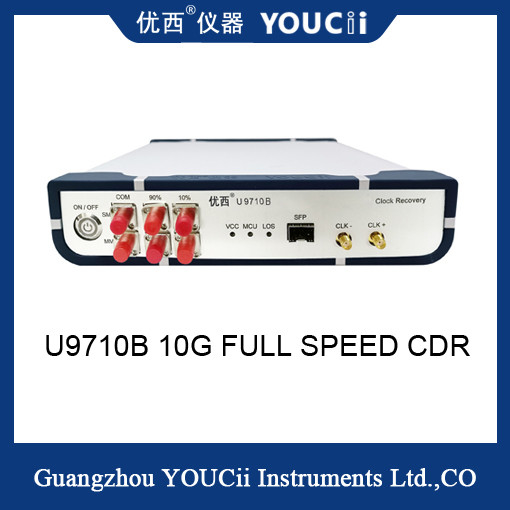

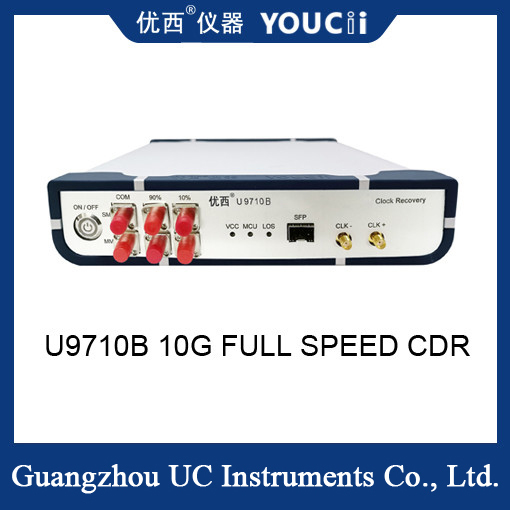

Le module de récupération d'horloge optique/électrique U9710B prend en charge une plage de 155 Mo/s à 11,3 Gbit/s, une division de fréquence par 4 à débit complet de 10 G et fournit des fonctions standard de récupération d'horloge pour les signaux optiques et électriques monomodes et multimodes.

Lors des tests d'oscilloscope d'échantillonnage du diagramme de l'œil optique et de la forme d'onde, il doit être déclenché par la même source que le signal mesuré.

Le module CDR (récupération d'horloge) est principalement utilisé dans l'environnement de test qui nécessite un oscilloscope d'échantillonnage pour tester la carte de l'œil optique, mais ne fournit pas d'horloge de déclenchement. L'application typique est le test des équipements de réseau optique, ou pour les produits BOB dans l'application PON, car l'équipement optique mesuré lui-même n'a pas de sortie d'horloge de division de fréquence. Le signal d'horloge doit être récupéré pour déclencher l'oscilloscope d'échantillonnage lors du test du diagramme de l'œil optique.

L'instrument de récupération d'horloge U9710B est un instrument de récupération d'horloge de données adaptatif, à large bande passante, à spectre élevé, à hautes performances et de haute qualité. Il peut extraire et récupérer l'horloge et les données synchronisées à partir des signaux de données. Prend en charge l'entrée de signal optique, l'entrée de signal électrique et l'entrée de signal optique en même temps, trois modes.

Domaine d'application :

Développement et production de modules d'émetteur-récepteur optiques

Développement et production de dispositifs/sous-systèmes optiques ;

Inspection de la qualité des matériaux entrants et production des fournisseurs d'équipements système ;

Installation et dépannage des équipements système ;

Principaux paramètres du CDR :

1. Plage de récupération d'horloge : 155 Mb/s à 11 Gbit/s ;
2. Plage de longueurs d'onde : 800-1600 nm ;
3. Plage d'entrée optique : +3 ~ -15 dBm ;
4. Plage de l'horloge électrique de récupération de sortie (division de fréquence par 4) : 38,75 MHz à 2,78 GHz ;
5. Amplitude de l'horloge de sortie : Couplage CA/800 mVpp en typique ;
6. Rapport spectral (peut être sélectionné par l'utilisateur) : 10 % (CDR) -90 % (Sortie)
7. Prise en charge de la récupération d'horloge des signaux optiques monomodes et multimodes ;
8. Type d'interface optique : logement SFP/SFP+ (LC/PC) ;
9. Type d'interface électrique : SMA (femelle 3,5 mm) ;

Taux pris en charge :

Tout débit de 155 Mbit à 11,3 Gbit

Sortie d'horloge 1/4
