32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4

32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4
32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4

Image Grand :  32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: YOUCii
Certification: CU,IOS
Numéro de modèle: U9720A
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Détails d'emballage: Carton
Délai de livraison: 21 JOURS DE TRAVAIL
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 10pcs
Contact

32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4

description de
Gamme de débit: 25~35 GBP/Gbaud Gamme de longueurs d'onde (mode unitaire): 1250~1650nm
Gamme optique d'entrée: -15~5dBm Amplitude de sortie différentielle d'horloge de CML: mVpp 200~800
La frousse de sortie d'horloge aléatoirement: 300~800 fs Tension d'alimentation électrique (tension d'entrée de bloc d'alimentation externe): 4~5.5V
Mettre en évidence:

Oscilloscope optique PAM4

,

oscilloscope 32GBaud optique

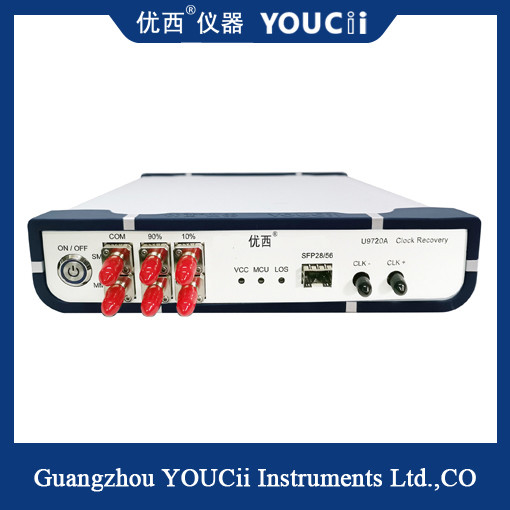

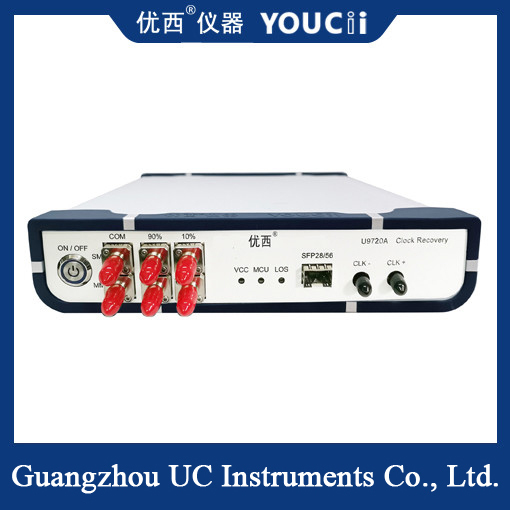

U9720A 32Gbaud PAM4 CDR PON/BOB Appui au test 25GBaud à 32GBaud


U9720B CDR (Clock Recovery Module) est principalement utilisé pour fournir le signal de récupération de l'horloge dans l'environnement d'essai sans déclencher l'horloge,afin d'utiliser l'oscilloscope d'échantillonnage pour tester le schéma optique de l'œil du dispositifL'application typique est l'essai d'équipements de réseau optique ou le produit BOB dans l'application PON.il est nécessaire de récupérer le signal d'horloge pour déclencher l'oscilloscope d'échantillonnage lors de l'essai du schéma optique oculaire..

Le CDR U9720B est équipé d'un adaptateur d'interface optique FC, adapté à l'accès au signal optique des modules SFP28/56, SR, LR et BIDI conventionnels.L'interface optique FC reçoit des signaux optiques et les convertit en signaux électriquesLe CDR abstrait ensuite et produit l'horloge de signaux électriques, et les signaux d'horloge sont principalement utilisés pour les signaux de déclenchement des oscilloscopes.



Je ne veux pas.

Indicateur technique

Valeur maximale

Valeur minimale

unité
1

Plage de débit de données

 32 25 Les données sont fournies par les autorités compétentes.
2 Plage de longueur d'onde (mode unique) 1650 1250 Nm
3

Plage d'entrée optique

 + 5 - 15 ans. dBm
4

L' horloge rétablit le rapport de division de la fréquence de sortie

 Je vous en prie.
5

Amplitude de l'horloge électrique de sortie

 500 (valeur typique) MVpp
6

Amplitude de sortie différentielle de l'horloge CML

 800 200 MVpp
7

La sortie de l' horloge tremble au hasard

 800 300 fs
8

Fréquence d'horloge (28,1 Gbps par exemple)

 14.05 0.70 GHz
9

Détection de la perte de signal interne (LOS)

 128 (surcharge) 5 (sensibilité) MV
10

Voltage d'alimentation (voltage d'entrée extérieur de l'alimentation)

 5.5 4 V
11

Température de fonctionnement

 70 10 °C
12

Type de module adaptatif (support pour les signaux NRZ et PAM4)

 SFP28/56,SR,LR,BIDI, qui est un modèle de type SFP28/56.


32 CDR PON/BOB Test Support 25GBaud~32GBaud de Gbaud PAM4 0
