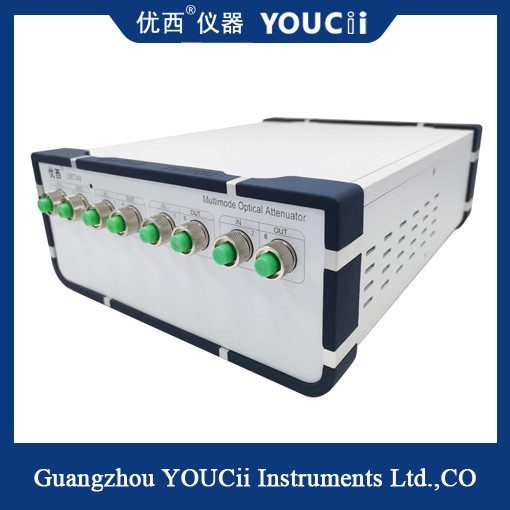

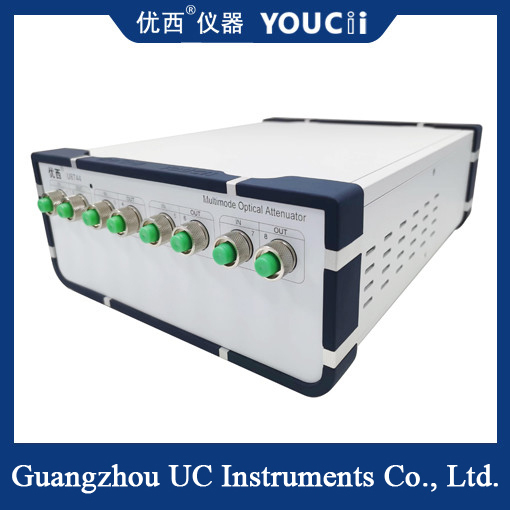

Les atténuateurs optiques à contrôle optique multimode peuvent être mis en cascade
Test de module optique actif/Dispositif optique :
Dans la mesure d'erreur multicanal du module émetteur-récepteur optique, la mesure de données parallèles est réalisée.
Dans la mesure de la sensibilité du module de réception optique, il fournit une entrée de puissance optique parallèle, rapide et précise ;
Temps de stabilité du contrôle de la puissance optique de 200 ms, améliore considérablement l'efficacité des tests.
Test d'intégration du réseau de communication optique :
Tester les performances de transmission du réseau et les fonctions de gestion de réseau dans l'intégration du réseau de communication optique.
Caractéristiques du produit
L'atténuation optique et la sortie de puissance optique peuvent être définies rapidement et avec précision, et le temps de stabilité du contrôle de la puissance optique est inférieur à 200 ms.
L'atténuateur multicanal est réglé en même temps, et plusieurs ports sont mesurés simultanément, ce qui permet d'économiser beaucoup de temps de mesure ;
Le photomètre optique de haute précision intégré garantit la stabilité et la précision de la surveillance de la puissance ;
Fonctionnement simple, interface utilisateur graphique intuitive, aperçu des données multicanaux, état des tests en un coup d'œil.
Petite taille, structure compacte, deux appareils à 4 canaux mis en cascade, peuvent être identifiés comme un appareil à 8 canaux à utiliser.
Spécification
| Modèle # |
U8744 |
| Plage d'atténuation |
0~35 dB (Type 40 dB) |
| Longueur d'onde d'étalonnage (Option) |
850 nm |
| Perte d'insertion |
≤ 1,8 dB Type 1,5 dB |
| Type de fibre |
50/125 um, 62,5/125 um MMF |
| Type de connecteur |
Connecteur FC/UPC |
| Précision d'atténuation |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB avec contrôle de puissance)
|
| Répétabilité |
±0,05 dB |
| Temps de moyennage du PM de surveillance |
2~1000 ms |
| Temps de stabilisation |
200 ms |
| Vitesse de transition d'atténuation |
0,1 ~ 35 dB/s |
| Perte de retour |
> 25 dB |
| Interface de communication |
RS232, USB, RJ45 Contrôle par PC |
| Puissance d'entrée maximale sûre |
+17dBm |
| Période de réétalonnage |
2 ans |
| Température de fonctionnement |
0～ +40℃ |
| Température de stockage |
-30～+80℃ |
| Alimentation |
100~240 V |
| Dimensions |
245 mm L, 105 mm H, 320 mm P |
| Poids |
5 kg |
D'autres utilisateurs posent également les questions suivantes :
1.Qu'est-ce qu'un atténuateur optique variable ?
Un atténuateur optique variable est utilisé pour ajuster les niveaux de puissance du signal optique d'une fibre. Les applications incluent le nivellement de la puissance sortant d'un amplificateur optique sur le spectre d'une fibre et la protection d'un photodétecteur au niveau d'un récepteur contre une surcharge due à un signal trop fort.
2.Que fait un atténuateur pour la fibre ?
Les atténuateurs sont utilisés pour ajouter temporairement une quantité calibrée de perte de signal afin de tester les marges de niveau de puissance dans un système de communication par fibre optique. Dans le second cas, les atténuateurs sont installés en permanence dans une liaison de communication par fibre optique pour faire correspondre correctement les niveaux de signal optique de l'émetteur et du récepteur.
