1310/1550 élément à double longueur d'onde de sonde d'instrument de perte par insertion de nanomètre

1310/1550 élément à double longueur d'onde de sonde d'instrument de perte par insertion de nanomètre

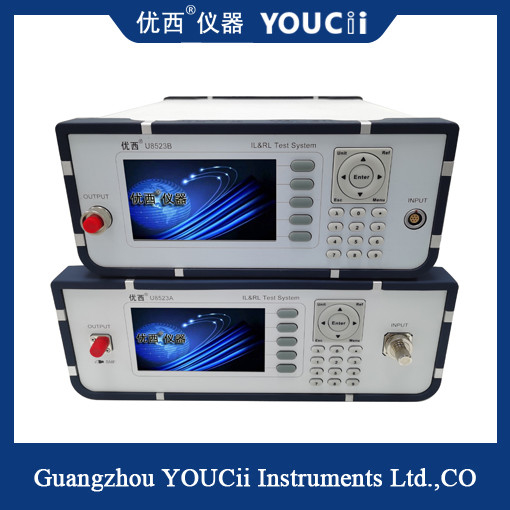

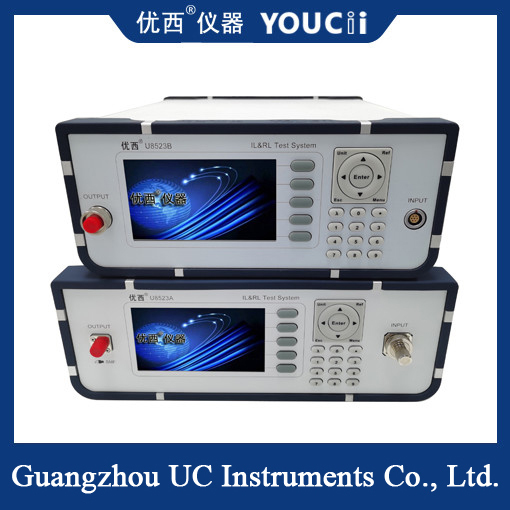

U8523A 1310/1550 doubles réflecteur de source lumineuse de nanomètre/compteur d'électricité arrières est un bureau, affichage d'écran d'affichage à cristaux liquides directement, débouché simple de source lumineuse, mesurant de retour la perte, la perte par insertion et la mesure directe de l'instrument optique de puissance. Il convient à la mesure des composants, des systèmes et des connecteurs de télécommunication optique de la fibre optique et du câble.

L'U8523A a en 1310 une source lumineuse établie de longueur d'onde de nm/1550nm et un panneau intégré de la sonde U88201 dans le châssis. Un connecteur très réduit de réflexion arrière de FC/APC est intégré dans le port de sortie, et des pullovers hybrides peuvent être employés pour adapter à des mesures de divers types de connecteur sans affecter la gamme de mesure de perte de retour. Quand le dispositif à l'essai (DUT) est relié au terminal de sortie du pullover DUT, la perte de retour du dispositif à l'essai est montrée.

Spécifications

Quelle est la perte de retour ?

Quand un signal de fibre optique écrit ou part d'un composant de circuit optique (tel qu'un connecteur de fibre optique), discontinuité et la disparité d'impédance aura comme conséquence reflété ou fait écho, reflété ou a renvoyé la perte de puissance de signal, c.-à-d., renvoyez la perte, la perte de retour (RL). La perte par insertion est une mesure de la valeur en résultant de signal quand le lien optique rencontre la perte, alors que la perte de retour est une mesure de la valeur reflétée de perte de signal quand le lien optique rencontre l'accès composant.

Formule de calcul : L'atterrisseur RL=-10 (P0/P1), P0 indique la puissance optique reflétée, P1 indique la puissance optique d'entrée.

La valeur de perte de retour est exprimée en DB et est habituellement négative, ainsi plus la valeur de perte de retour est grande, plus le meilleur, avec des caractéristiques typiques s'étendant de -15 au DB -60. Selon des standards de l'industrie, la perte de retour ultra de connecteurs optiques polis par PC de fibre devrait être plus grande que 50dB, et la perte de retour d'oblique poli est habituellement plus grande que 60dB. Le type de PC doit être plus grand que 40dB. Pour les fibres multimode, la valeur typique de RL est entre le DB 20 et 40.
