Commutateur optique de bureau 1x4, faible perte d'insertion, vitesse de commutation rapide
Le commutateur optique monomode FSW1×4-SM-C est un dispositif doté d'une fonction de commutation de chemin optique multicanal développé par Guilin Julian Technology Co., LTD. Il a principalement les utilisations suivantes :
1. Surveillance optique multicanal dans le système de transmission optique ;
2. Commutation automatique multi-sources lumineuses/détecteurs LAN, système de surveillance dynamique multipoint à détection de lumière ;
3. Système de test optique pour la fibre optique, les dispositifs optiques, les réseaux et les tests de câbles d'ingénierie sur le terrain ;
4. Installation et réglage de dispositifs optiques.
Indicateurs techniques :
▲Longueur d'onde de test : 1310 nm, 1550 nm
▲Type de fibre optique : monomode
▲Interface optique : FC/PC
▲Perte d'insertion : ≤1 dB
▲Perte de retour : ≥45 dB
▲Diaphonie : ≤-70 dB
▲Temps de commutation : ≤12 ms (commutation séquentielle des canaux adjacents)
▲Reproductibilité : ≤±0,02 dB
▲Durée de vie : ≥3×107 fois
▲Température de fonctionnement : -20~ +60 ℃
▲Température de stockage : -40 ~ +70 ℃
▲Alimentation : 220 V CA
▲Interface de contrôle : RS-232
▲Dimensions du châssis : 290 mm x 120 mm x 260 mm

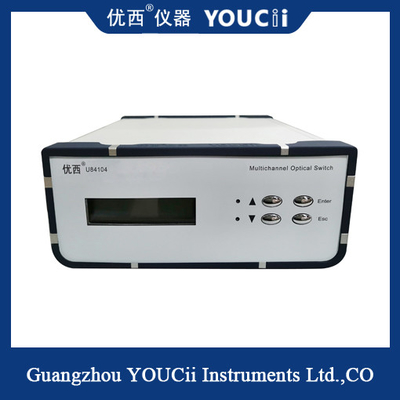

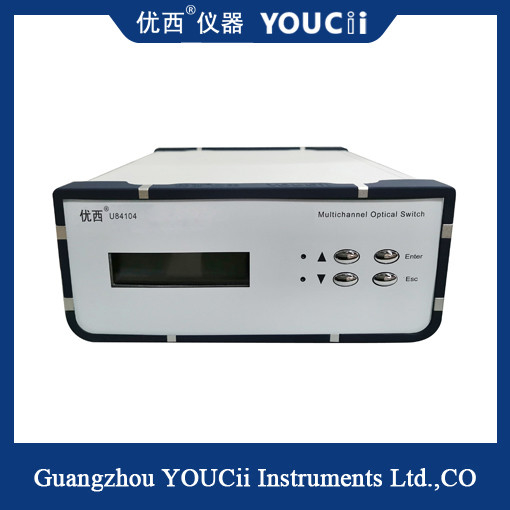

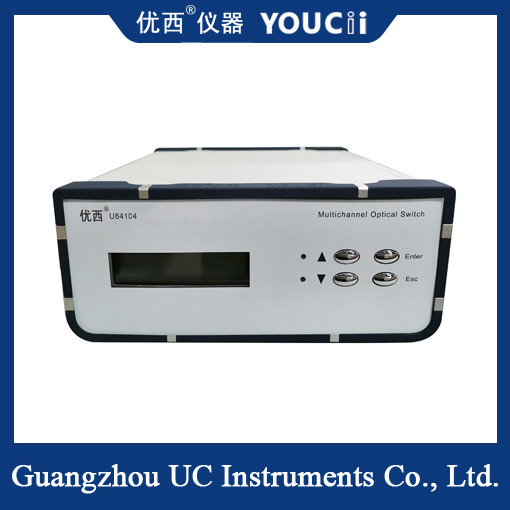

| Modèle |
U84104 |
| Longueur d'onde de fonctionnement |
1260 ~ 1650 nm |
|
Longueur d'onde de test
|
1310 nm / 1550 nm |
|
Perte d'insertion
|
≤1,2 dB |
|
Répétabilité
|
≤±0,05 dB |
|
Perte de retour
|
≥50 dB |
|
Diaphonie
|
≥55 dB |
| Perte dépendante de la longueur d'onde |
≤0,25 |
|
Perte dépendante de la polarisation
|
≤0,05 |
|
Temps de commutation
|
≤ 10 ms (commutation séquentielle adjacente)
|
|
Type de fibre
|
SM (9/125 um, fibre à maintien de polarisation) |
|
Forme du connecteur
|
FC/PC |
|
Port de surveillance
|
RJ45, RS-232 |
|
Alimentation de fonctionnement
|
Double CA : 85 ~ 264 V (50/60 Hz)
|
|
Température de fonctionnement
|
-5 ~ + 60 ℃ |
|
Température de stockage
|
-40 ~ + 80 °C |
|
Type de châssis
|
Boîtier de bureau (245 x 105 x 325 mm) |
Un commutateur optique est un dispositif qui contrôle l'état de commutation d'un circuit par le biais de signaux optiques.Il est généralement composé d'un élément photosensible, d'un amplificateur de signal, d'un circuit de déclenchement et d'un circuit de commutation.Lorsqu'il est éclairé par la lumière, l'élément photosensible génère une charge photogénérée, qui est amplifiée et convertie en un signal numérique par un circuit de déclenchement, qui contrôle finalement la fermeture ou l'ouverture du circuit de commutation.
