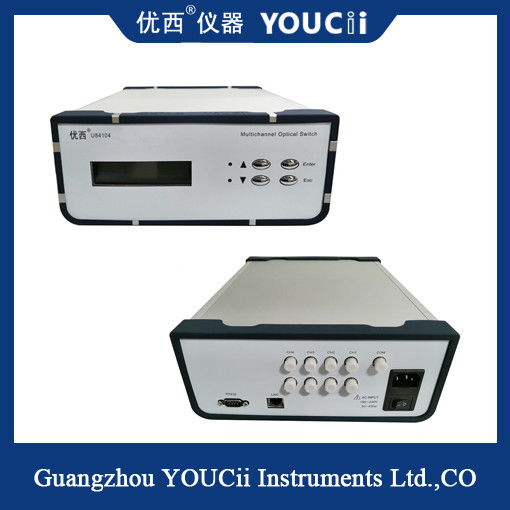

Balayage automatique de bureau de commutateur optique de la Manche 1*8

Scanner automatique avec commutateur optique de bureau 1*8

Applications:

Le commutateur optique monomode Cfc-fsw1 ×8-SM-C est un dispositif avec fonction de commutation de chemin optique multicanal développé par Guilin Julian Technology Co., LTD. Il a principalement les utilisations suivantes:

▲une puissance de sortie supérieure à 100 W;

▲Système de surveillance dynamique multi-points de détection lumineuse à commutation automatique multi-source lumineuse/détecteur LAN;

▲Système d'essai optique pour les tests de fibres optiques, de dispositifs optiques, de réseaux et de câbles de génie sur le terrain;

▲l'installation et le réglage du dispositif optique.

Indicateurs techniques:

▲Longueur d'onde de travail: 1260 à 1650 nm

▲Longueur d'onde d'essai: 1310/1550 nm

▲Type de fibre optique: mode unique

▲Interface optique: FC/APC

▲Perte d'insertion: ≤ 1,0 dB

▲Perte de retour: ≥ 45 dB

▲écho croisé: ≤ 70 dB

▲Temps de commutation: ≤ 12 ms (commutation séquentielle des canaux adjacents)

Principe de fonctionnement du commutateur optique

Le principe de fonctionnement du commutateur optique est basé sur l'effet photovoltaïque et l'effet photoélectrique du matériau semi-conducteur.Lorsque la lumière extérieure brille sur le photosensor, les photons sont absorbés par le semi-conducteur pour produire des paires de trous électroniques,et ces paires de charges peuvent être collectées et amplifiées par le circuit externe, qui contrôle finalement le comportement de commutation du circuit.
