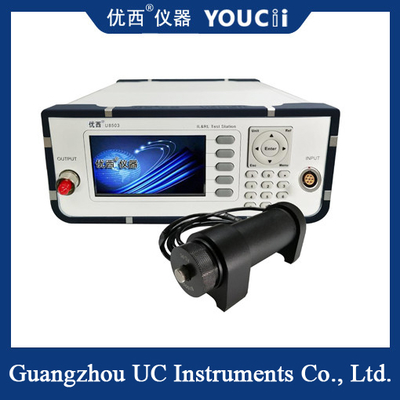

U8503 +U82021 mètre perte s'insèrent/de retour et le compteur d'électricité est un instrument compact et direct d'affichage pour la mesure commode de la perte de retour, de la perte par insertion et de la puissance. Avec un port à sortie unique, le mètre est très facile à utiliser et idéal pour des fabricants de pullover de câble de fibre.

U8503+U82021 est mètre de perte s'insèrent/retours par la source lumineuse extérieure. L'intégration d'un connecteur très réduit de réflexion arrière de FC/APC sur le port de sortie permet l'utilisation des pullovers hybrides d'adapter à des mesures avec de divers types de connecteur sans compromettre la gamme de mesure de perte de retour. Quand un dispositif à l'essai (DUT) est relié au pullover et à la sortie de DUT est terminé, la perte de retour du DUT sera montrée.

Spécifications

Quelle est la perte de retour ?

Quand un signal de fibre optique écrit ou part d'un composant de circuit optique (tel qu'un connecteur de fibre optique), discontinuité et la disparité d'impédance aura comme conséquence reflété ou fait écho, reflété ou a renvoyé la perte de puissance de signal, c.-à-d., renvoyez la perte, la perte de retour (RL). La perte par insertion est une mesure de la valeur en résultant de signal quand le lien optique rencontre la perte, alors que la perte de retour est une mesure de la valeur reflétée de perte de signal quand le lien optique rencontre l'accès composant.

Formule de calcul : L'atterrisseur RL=-10 (P0/P1), P0 indique la puissance optique reflétée, P1 indique la puissance optique d'entrée.

La valeur de perte de retour est exprimée en DB et est habituellement négative, ainsi plus la valeur de perte de retour est grande, plus le meilleur, avec des caractéristiques typiques s'étendant de -15 au DB -60. Selon des standards de l'industrie, la perte de retour ultra de connecteurs optiques polis par PC de fibre devrait être plus grande que 50dB, et la perte de retour d'oblique poli est habituellement plus grande que 60dB. Le type de PC doit être plus grand que 40dB. Pour les fibres multimode, la valeur typique de RL est entre le DB 20 et 40.
