Sonde optique rapide 850 commandés par ordinateur de compteur d'électricité | 1700nm
récapitulez :

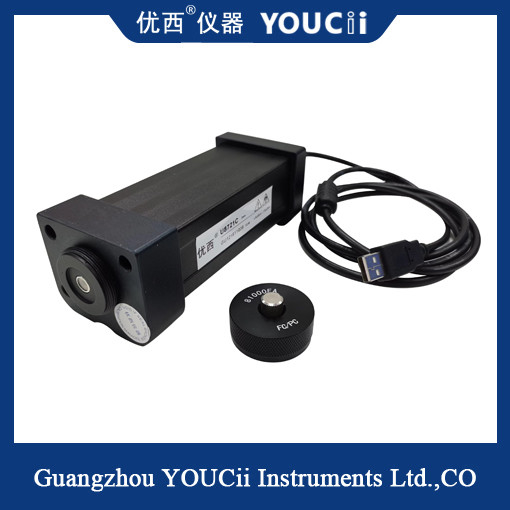

La période d'échantillonnage du module optique ultra-rapide de compteur d'électricité U8721 de Guangzhou Youxi peut nous atteindre de niveau, et les données peuvent être acquises et traitées plus rapidement. Le module de compteur d'électricité adopte l'interface de communication d'USB, qui peut communiquer avec le PC directement, des données d'affichage et des paramètres d'ensemble par le logiciel de configuration.
Le module optique à grande vitesse de compteur d'électricité U8721 peut être utilisé dans des composants de WDM de haute précision, composants optiques d'A.W.G. de rangée de grille de guide d'ondes, composants optiques planaires de PLC de guide d'ondes, WSS, OPM, DPSK, amplificateur optique EDFA et d'autres applications optiques de fibre optique générales de mesure. Comparé à d'autres modèles de compteur d'électricité de Guangzhou Youxi, U8721 a les caractéristiques de l'échantillonnage ultra-rapide, et la petite forme, particulièrement appropriée à l'assemblée dans le système optique multicanal d'échantillonnage de compteur d'électricité.
particularité :
démarrage rapide de et exactitude élevée de mesure
grand choix dynamique de mesure de puissance de
un large choix des cuisinières et des canaux de puissance
interface de communication d'USB de , à grande vitesse et commode
abordable
Appliquez :
WDM de , GFF, A.W.G., essai de dispositif de PLC
le insèrent la perte, mesure de perte de retour
capteur de fibre optique de , essai de fibre optique de câble
dispersion PMD de mode de polarisation de et mesure dépendante de PDL de perte de polarisation
fibre optique de , essai en laboratoire de R&D de communication
Règlement de produit d'U8721C
|
Modèle
|
U8721C |
| Élément de capteur |
InGaAs |
| Gamme de longueurs d'onde |
850 | 1700 nanomètre |
| Longueur d'onde de calibrage |
850 / calibrage 980/1310/1510~1640nm continu |
| Chaîne de puissance (dBm) |
+ 5 | -80 |
|
Période d'échantillonnage de puissance (taux)
|
10 nous (100KHz) |
| Type de fibre d'application |
SM et millimètre standard |
| interface d'entrée optique |
Joint nu de soutien de fibre ou adaptateur de FC /LC/SC |
|
Incertitude absolue (exactitude) à la condition de référence
|
± 4% (1200 nanomètre | 1610 nanomètre) |
|
Incertitude relative (exactitude) à la condition de référence
|
< 0,02 valeurs typiques de DB |
| Linéarités (puissance) |
≤± 0.06dB (1200 | 1610 nanomètre, + 0 | -60dBm) |
| Perte de retour |
> DB 40 |
| Interface de communication |
+Trig |
| Période de calibrage |
2 ans |
| La température d'opération |
0 | +40℃ |
| Température de stockage |
-30 | +80℃ |
| Dimensions |
52mm H, 60 millimètres W, 150 millimètres D |
| Poids |
1,0 kilogrammes |
D'autres utilisateurs poseront les questions suivantes :
le lien de la fibre 1.What est nécessaire pour l'exécution de compteur d'électricité de source lumineuse et ?
Une source lumineuse et un compteur d'électricité sont exigés pour effectuer la mesure la plus importante d'un lien à fibres optiques, toute la perte par insertion de ce lien. Fondamentalement, vous comparez la quantité de lumière entrant dans une extrémité de la fibre à la quantité de lumière sortant de l'autre extrémité de la fibre.
.
2.What le bon dBm est-il pour la fibre ?
Le dBm positif signifie la puissance plus grande que 1mw et moyens négatifs moins que 1mw. Une bonne source de laser pour un lien unimodal aura une puissance de sortie de | +3 à +6 dBm - 2-4mw - couplé dans la fibre. Un VCSEL pour des liens à plusieurs modes de fonctionnement devrait avoir une puissance autour de 0dBm - 1mw.
