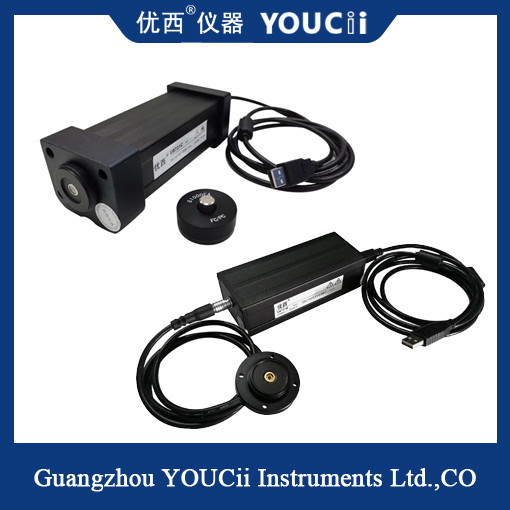

Petite taille optique de sonde de compteur d'électricité et puissance de rendement élevé facultative
La période d'échantillonnage du module optique ultra-rapide de compteur d'électricité U8721 de Guangzhou Youxi peut nous atteindre de niveau, et les données peuvent être acquises et traitées plus rapidement. Le module de compteur d'électricité adopte l'interface de communication d'USB, qui peut communiquer avec le PC directement, des données d'affichage et des paramètres d'ensemble par le logiciel de configuration.
Le module optique à grande vitesse de compteur d'électricité U8721 peut être utilisé dans des composants de WDM de haute précision, composants optiques d'A.W.G. de rangée de grille de guide d'ondes, composants optiques planaires de PLC de guide d'ondes, WSS, OPM, DPSK, amplificateur optique EDFA et d'autres applications optiques de fibre optique générales de mesure. Comparé à d'autres modèles de compteur d'électricité de Guangzhou Youxi, U8721 a les caractéristiques de l'échantillonnage ultra-rapide, et la petite forme, particulièrement appropriée à l'assemblée dans le système optique multicanal d'échantillonnage de compteur d'électricité.
Appliquez
▲WDM, GFF, A.W.G., essai de dispositif de PLC
▲Insérez la perte, mesure de perte de retour
▲Capteur de fibre optique, essai de fibre optique de câble
▲Dispersion PMD de mode de polarisation et mesure dépendante de PDL de perte de polarisation
▲Fibre optique, essai en laboratoire de R&D de communication
| Modèle |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Élément de capteur |
InGaAs |
| Gamme de longueurs d'onde |
850 | 1700 nanomètre |
| Longueur d'onde de calibrage |
850 / calibrage 980/1310/1510~1640nm continu |
| Chaîne de puissance (dBm) |
+ 5 | -65 |
+ 5 | -70 |
+ 5 | -80 |
+ 25 | -60 |
|
Période d'échantillonnage de puissance (taux)
|
100 nous (10KHz) |
10 nous (100KHz) |
| Type de fibre d'application |
SM et millimètre standard |
| Interface d'entrée optique |
Joint nu de soutien de fibre ou adaptateur de FC /LC/SC |
|
Incertitude absolue (exactitude) à la condition de référence
|
± 4% (1200 nanomètre | 1610 nanomètre) |
|
Incertitude relative (exactitude) à la condition de référence
|
< 0,02 valeurs typiques de DB |
| Linéarités (puissance) |
≤± 0.06dB (1200 | 1610 nanomètre, + 0 | -60dBm) |
| Perte de retour |
> DB 40 |
| Interface de communication |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Période de calibrage |
2 ans |
| La température d'opération |
0 | +40℃ |
| Température de stockage |
-30 | +80℃ |
| Dimensions |
52mm H, 60 millimètres W, 150 millimètres D |
| Poids |
1,0 kilogrammes |
Description :
U8721A est principalement employé pour la surveillance optique ultra-rapide de puissance.
Palladium extérieur photosensible d'U8721B externe, principalement utilisé pour la mesure de balayage légère spatiale.
Le balayage synchrone rapide d'U8721C est principalement employé dans le système de mesure de balayage de longueur d'onde de DWDM/AWG.
Balayage synchrone rapide d'U8721D avec la sortie analogique de BNC.
USB à 1B4-core a protégé le câble
Le port de communication est relié à USB à 1B4-core a protégé le câble, et est directement relié au PC pour établir la communication.
