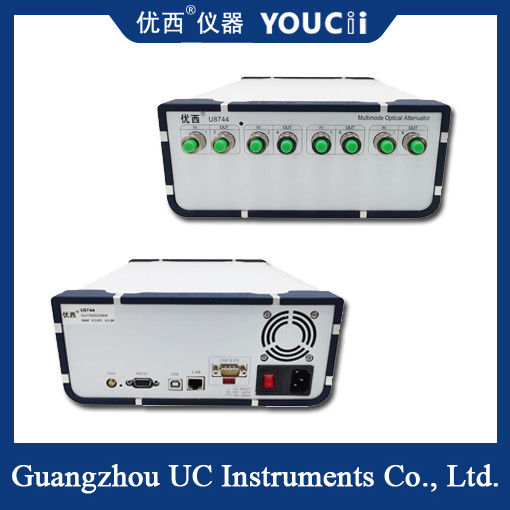

Rendement élevé d'atténuateur optique à commande optique à plusieurs modes de fonctionnement de 8-canal
Application de produit :
Essai de module optique actif/circuit optique :
Dans la mesure multicanale des erreurs du module optique d'émetteur-récepteur, la mesure parallèle de données est réalisée.
Dans la mesure de sensibilité du module de réception optique, il fournit la puissance fournie optique de parallèle, rapide et précise ;
le temps optique de stabilité de contrôle de la puissance 200ms, améliorent considérablement l'efficacité d'essai.
Essai d'intégration de réseau de télécommunication optique :
Fonctions de représentation de transmission de réseau d'essai et de gestion du réseau dans l'intégration de réseau de télécommunication optique.
Caractéristiques du produit :
L'atténuation optique et la puissance de sortie optique peuvent être placées rapidement et exactement, et le temps optique de stabilité de contrôle de puissance est moins de Mme 200.
L'atténuateur multicanal est placé en même temps, et des ports multiples sont mesurés simultanément, qui épargne beaucoup d'heure de mesure ;
Le compteur d'électricité optique à haute précision intégré assure la stabilité et l'exactitude de la surveillance de puissance ;
Opération simple, interface utilisateur graphique intuitive, prévision multicanale de données, statut d'essai d'un coup d'oeil.
La structure de petite taille et compacte, deux 4 dispositifs de canal a cascadé, peut être identifiée comme dispositif de 8 canaux pour employer.
Spécifications
| modèle de 型号 # |
U8748 |
| Chaîne d'atténuateur |
DB 0~35 (type 40dB) |
| Longueur d'onde de calibrage (option) |
850 nanomètre (d'autres longueurs d'onde sont facultatives) |
| Perte par insertion |
type 1.5dB de DB du ≤ 1,8 |
| Type de fibre |
50/125um, auto-adaptation de 62.5/125um MMF |
| Type de connecteur |
Connecteur de FC/UPC |
| Exactitude d'atténuation |
DB du ± 0,20 (0 | DB 20), DB de ± 0,30 (20 | DB 35)
DB du ± 0,05 (0 | DB 30 avec le contrôle de puissance)
|
| Répétabilité |
DB ±0.05 |
| Établissement d'une moyenne de la période du moniteur P.M. |
Mme 2~1000 |
| Temps de stabilisation |
200ms |
| Vitesse de transition d'atténuation |
0,1 | 35 dB/s |
| Perte de retour |
> DB 25 |
| Interface de communication |
RS232, USB, contrôle RJ45 par le PC |
| Puissance d'entrée sûre maximum |
+17dBm (puissance surveillant le statut) |
| Période de recalibrage |
2 ans |
| La température d'opération |
0~ +40℃ |
| Température de stockage |
-30~+80℃ |
| Puissance |
100~240 V |
| Dimensions |
245mm W, 105mm H, 320 millimètres D |
| Poids |
5 kilogrammes |
Note : U8741 est à canal unique, U8742 est à canal double, et U8748 est le canal 8.
Principe d'atténuateur :
Un atténuateur est un circuit utilisé pour présenter une atténuation prédéterminée dans une plage de fréquence spécifique. Il est généralement indiqué par le nombre de décibels présentés et le nombre d'ohms de l'impédance caractéristique. Les atténuateurs sont très utilisés dans des systèmes TV par câble pour répondre aux exigences de niveau des ports multiples. Comme l'entrée d'amplificateur, contrôle de niveau de sortie, contrôle d'atténuation de branche. Atténuateurs passifs d'atténuateurs et atténuateurs actifs deux types. L'atténuateur actif est combiné avec d'autres éléments thermiques pour former un atténuateur variable, qui est utilisé dans un amplificateur pour les circuits de commande automatiques de gain ou de pente. Les atténuateurs passifs ont les atténuateurs fixes et les atténuateurs réglables.
