Source lumineuse LAN WDM à quatre longueurs d'onde et à quatre canaux

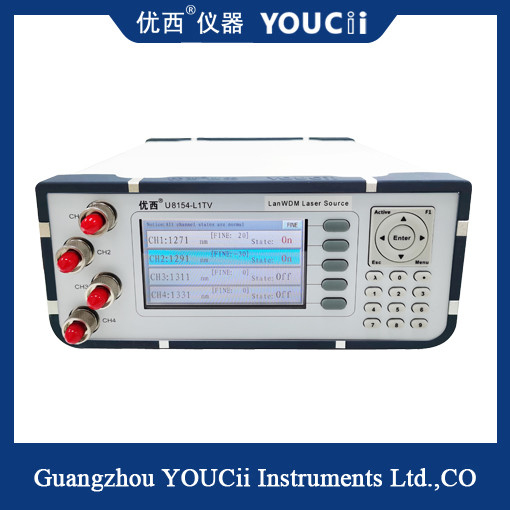

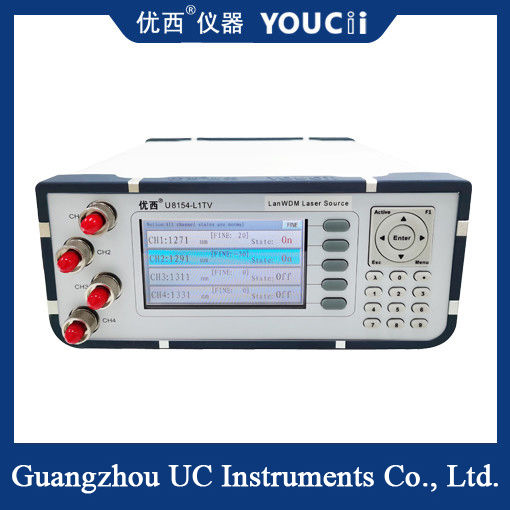

Source lumineuse LAN WDM à quatre longueurs d'onde et à quatre canaux de sortie

Concepts de base de la source lumineuse LAN WDM:

1- à partir des points de longueur d'onde: la longueur d'onde est définie comme L1:1271/1291/1311/1331 nm et L2:1295.56/1300.05/1304.58/1309.14 nm. D'autres combinaisons de longueurs d'onde sont appelées L3, L4,...

2. de la forme d'emballage des appareils émetteurs de lumière, il est divisé en: le premier groupe L1, il y a deux types d'emballage des appareils coaxial et des appareils papillon, et le second groupe L2,généralement pour les emballages de dispositifs pour papillonsNous définissons le dispositif de paquetage coaxial comme U8154-T (TO) et le dispositif de paquetage Butterfly comme U8154-B (Butterfly).

3. divisé en quatre formes de sortie de longueur d'onde: il y a quatre longueurs d'onde divisées en quatre sorties, et quatre longueurs d'onde combinées avec une sortie;Nous définissons la sortie à quatre voies de quatre longueurs d'onde comme U8154 et la sortie à quatre voies de quatre longueurs d'onde comme U8151.

4- De la forme de la puissance de sortie: les utilisateurs généraux ont besoin de quatre longueurs d'onde égale puissance de sortie, certains utilisateurs ont besoin de quatre longueurs d'onde chaque sortie réglable de puissance (plage réglable de 30 dB),Nous définissons la puissance de sortie égale comme: U8154-P, sortie réglable de puissance U8154-V;

Qu'est-ce que le LANWDM?

Le nom complet de LWDM est LAN WDM,qui fait généralement référence à une technologie de multiplexage par division de longueur d'onde dense utilisant une technologie de multiplexage par division de quatre longueurs d'onde dans des modules optiques 100GSelon la longueur d'onde LAN WDM définie par l'IEEE 802.3, il couvre principalement 10 km. Longueur d'onde de 1295,56 nm et 1300,05 nm et 1304,58 nm et 1309,14 nm quatre longueurs d'onde.
