Instruments de récupération de l'horloge par division de fréquences multiples de 100 Gbps

Instrument de récupération d'horloge à division multifrequence de 100 Gbps

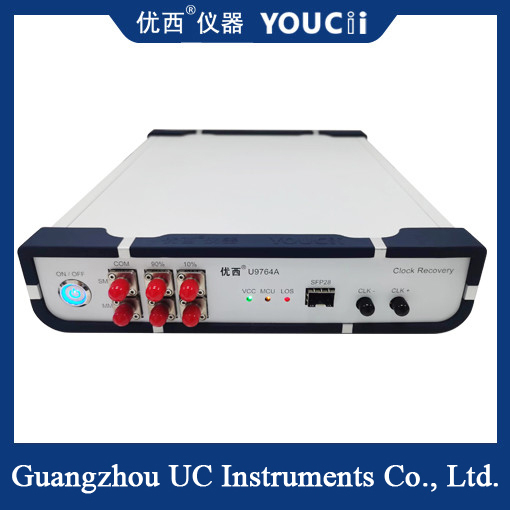

Le CDR U9764A (Clock Recovery Instrument) est principalement utilisé pour fournir des signaux de récupération d'horloge dans des environnements d'essai où aucune horloge n'est déclenchée.en testant ainsi le motif optique de l'œil de l'appareil avec un oscilloscope d'échantillonnageLes applications typiques sont les essais des dispositifs de réseau optique ou, pour les produits BOB, dans les applications PON, puisque le dispositif optique lui-même ne dispose pas d'une sortie d'horloge fractionnée.le signal d'horloge doit être récupéré pour déclencher l'oscilloscope d'échantillonnage lors du test de la carte optique de l'œil.

Le CDR U9764A est équipé d'un port optique SFP28, qui convient aux modules optiques SFP28, SR, LR et BIDI conventionnels emballés avec SFP28.Seule l'extrémité réceptrice du module optique est nécessaire pour convertir le signal optique en signal électrique.Le signal d'horloge est principalement utilisé pour le signal de déclenchement de l'oscilloscope.

C'est quoi un dispositif de récupération d'horloge?

Une unité de récupération d'horloge est un dispositif utilisé pour récupérer les signaux d'horloge dans les communications numériques.un signal d'horloge synchronisé est nécessaire entre l'expéditeur et le récepteur pour assurer une transmission correcte des donnéesLa fonction de l'instrument de récupération d'horloge est d'extraire le signal d'horloge correct du flux de données reçu.

L'instrument de récupération d'horloge est généralement utilisé dans les systèmes de communication par fibre optique, par satellite, Ethernet et autres systèmes de communication numérique à grande vitesse.les données sont transmises sous forme numérique, et le signal d'horloge est utilisé pour déterminer la vitesse de transmission et l'intervalle de temps des données.le récepteur doit utiliser un compteur de récupération d'horloge pour régénérer un signal d'horloge précis.

Le principe de fonctionnement d'un dispositif de récupération d'horloge est généralement basé sur une boucle verrouillée par phase (PLL) ou une technologie connexe.Il ajuste l' horloge locale pour la synchroniser avec l' émetteur.En ajustant constamment la fréquence et la phase de l'horloge locale, le dispositif de récupération de l'horloge peut éliminer progressivement le décalage d'horloge, obtenant ainsi la récupération de signaux d'horloge précis.

Les performances et la fonctionnalité du compteur de récupération d'horloge varient en fonction de l'application et des exigences.qui peut être réglé dynamiquement en fonction des caractéristiques du signal transmis pour s'adapter à différents environnements de communication et débits de donnéesEn outre, le compteur de récupération de l'horloge peut inclure des fonctionnalités supplémentaires telles que la détection du taux d'erreur de bits, l'analyse de jitter,et des interfaces de sortie d'horloge pour aider à analyser et à surveiller les performances du système de communicationEn résumé, l'instrument de récupération de l'horloge joue un rôle essentiel dans le système de communication numérique.il peut extraire le signal d'horloge précis du flux de données reçu pour assurer la transmission et la synchronisation correctes des données.
