Instrument de récupération d'horloge à division de fréquences multiples 100 Gbps

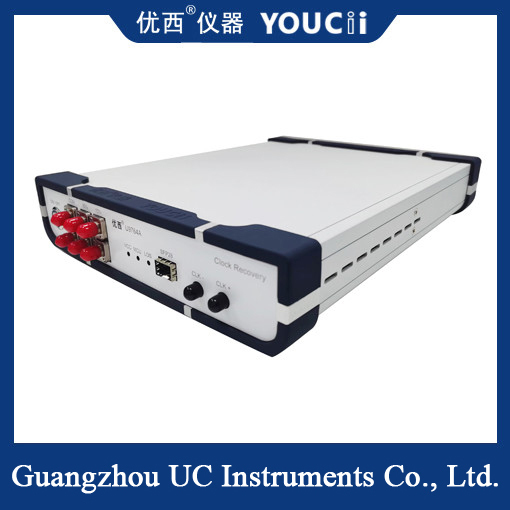

   Le CDR (Module de récupération d'horloge) U9764A est principalement utilisé pour fournir un signal de récupération d'horloge dans l'environnement de test sans horloge de déclenchement, afin d'utiliser l'oscilloscope d'échantillonnage pour tester le diagramme de l'œil optique de l'appareil. L'application typique est le test des équipements de réseau optique ou du produit BOB dans l'application PON. Étant donné que le dispositif photométrique lui-même n'a pas de sortie d'horloge à division de fréquence, il est nécessaire de récupérer le signal d'horloge pour déclencher l'oscilloscope d'échantillonnage lors du test du diagramme de l'œil optique.

   Le CDR U9764A dispose d'un port optique SFP28, qui convient aux modules optiques SFP28, SR, LR, BIDI conventionnels encapsulés SFP. Il suffit que l'extrémité réceptrice du module optique convertisse le signal optique en signal électrique, puis extraie et sorte l'horloge du signal électrique. Le signal d'horloge est principalement utilisé pour le signal de déclenchement de l'oscilloscope.

Le nom complet de CDR est Clock and Data Recovery (Récupération d'horloge et de données). Comme son nom l'indique, les principales fonctions du CDR sont :

1) fournir le signal d'horloge pour chaque circuit à l'extrémité du récepteur.

2) juger le signal reçu, pour faciliter la récupération et le traitement ultérieur du signal de données.
