32Gbaud PAM4 CDR support pour le module de récupération d'horloge des signaux NRZ et PAM4

32Gbaud PAM4 CDR support pour le module de récupération d'horloge des signaux NRZ et PAM4

Vue d'ensemble du produit

Un dispositif de récupération d'horloge peut recevoir un signal de données d'entrée (ou d'horloge), le verrouiller à l'aide d'un circuit en boucle verrouillée par phase (PLL) et produire une horloge de récupération.L'horloge récupérée peut être utilisée comme référence horaire de l'oscilloscope ou BERTLorsque l'oscilloscope d'échantillonnage teste le motif et la forme d'onde de l'œil optique, il est nécessaire de déclencher l'horloge croisée de la même origine que le signal mesuré.Le module CDR (Clock Recovery) est principalement utilisé pour l'échantillonnage de la carte optique de l'œil par oscilloscope, mais ne fournit pas d'environnement de test d'horloge de déclenchement, l'application typique est le test d'équipements de réseau optique,parce que le dispositif mesuré lui-même n'a pas de sortie d'horloge par division de fréquence, lors de l'essai de la carte optique de l'œil doit récupérer le signal d'horloge pour déclencher l'oscilloscope d'échantillonnage.

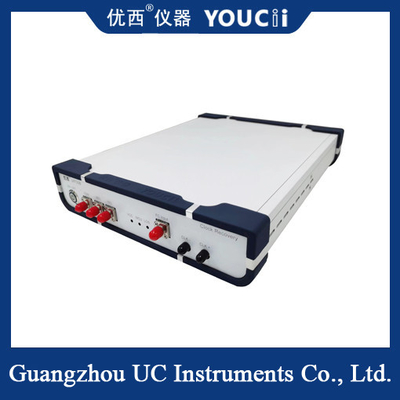

U9720B CDR avec adaptateur d'interface optique FC, adapté aux modules SFP28/56, SR, LR et BIDI classiques et autres modules d'accès aux signaux optiques, prenant en charge les signaux NRZ et PAM4,Interface optique FC pour recevoir des signaux optiques en signaux électriquesLe signal d'horloge est principalement utilisé comme signal de déclenchement de l'oscilloscope.

Principaux paramètres du CDR:
1) Plage de récupération de l'horloge: 25 à 32 Gbps ((GBaud);
2) Prise en charge des signaux NRZ et PAM4;
3) Plage de longueurs d'onde: support de mode unique 1250 à 1650 nm;
4) Plage d'entrée optique: +5 ~ -15 dBm;
5) Ratio de division de la fréquence de sortie de l'horloge: 2/8/32/40;
6) Amplitude d'horloge électrique de sortie: couple CA/ 200 à 800 mVpp;
7) Rapport spectrale (pouvant être sélectionné en fonction de l'utilisateur): 10% (CDR) -90% (sortie);
8) Prise en charge de la récupération des signaux optiques en mode unique;
9) Type d'interface optique: interface optique FC/PC;
10) Type d'interface électrique: 40 GHz 2,92 mm Femme;
