La longueur d'onde de travail de l'instrument de perte d'insertion à double longueur d'onde est facultative

La longueur d'onde de travail de l'instrument de perte d'insertion à double longueur d'onde est facultative

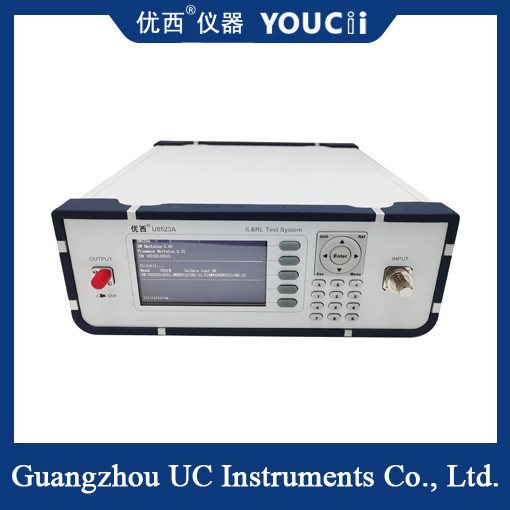

L'analyseur de perte d'insertion à double longueur d'onde est un type d'instrument spécialement utilisé pour mesurer la perte d'insertion (IL) et la perte de retour (RL) des dispositifs passifs (tels que les connecteurs, les coupleurs, etc.).) dans les systèmes de communication par fibre optique.

Résumé
Un testeur de perte d'insertion à double longueur d'onde est un dispositif d'essai de haute précision capable de mesurer la perte d'insertion et la perte de retour à deux longueurs d'onde différentes (généralement 1310 nm et 1550 nm).Cet instrument joue un rôle important dans le développement, la production et la maintenance de systèmes de communication par fibre optique.

Deuxièmement, le principe de fonctionnement
En insérant une paire de sources de bruit dans le principe de pont, l'instrument de perte de recharge à double longueur d'onde peut mesurer le circuit d'essai dans des conditions de charge et de non-charge.l'instrument produit une fréquence et une puissance spécifiques du signal d'essai, puis en mesurant la puissance d'incidence et la puissance réfléchie du signal d'essai, calculer la valeur de perte d'insertion et la valeur de perte de retour du dispositif mesuré à une longueur d'onde spécifique.

Caractéristiques
Mesure à double longueur d'onde: elle peut être mesurée à 1310 nm et 1550 nm à deux longueurs d'onde différentes pour répondre aux besoins de test à différentes longueurs d'onde.
Haute précision: en utilisant une technologie de test et un algorithme avancés, il peut réaliser une mesure de perte d'insertion et de perte de retour de haute précision.
Facilité d'utilisation: grâce à une interface utilisateur intuitive et à un flux d'exploitation simple, les utilisateurs n'ont qu'à suivre les instructions pour effectuer le test.
Enregistrement et analyse des données: il peut enregistrer automatiquement les données d'essai et fournir des fonctions d'analyse des données pour aider les utilisateurs à mieux comprendre les performances du dispositif testé.

Spécification

Procédure d'utilisation
Préparation à l'essai: Vérifiez que l'appareil est correctement branché et préchauffé.
Perte de retour à zéro: connectez l'extrémité du début de la ligne de marquage à l'interface de sortie de la source lumineuse, enveloppez l'autre extrémité de la ligne de marquage avec une tige de remontage,régler la valeur de puissance optique du canal de perte de retour dans la plage spécifiée, appuyez sur la touche zéro jusqu'à ce que la fenêtre de retour de perte affiche -00-.
Calibration de la perte de retour: relâcher la ligne de marquage de la plaie, insérer l'extrémité de la ligne de marquage dans l'interface du compteur de puissance optique, appuyer sur la touche Ref pour l'étalonnage.
Mesure de la perte de retour: connecter le saut standard au dispositif soumis à l'essai, enrouler l'autre extrémité du dispositif soumis à l'essai de 4 à 5 tours,et la valeur affichée par l'instrument est la valeur de perte de retour de la longueur d'onde correspondante du dispositif.
