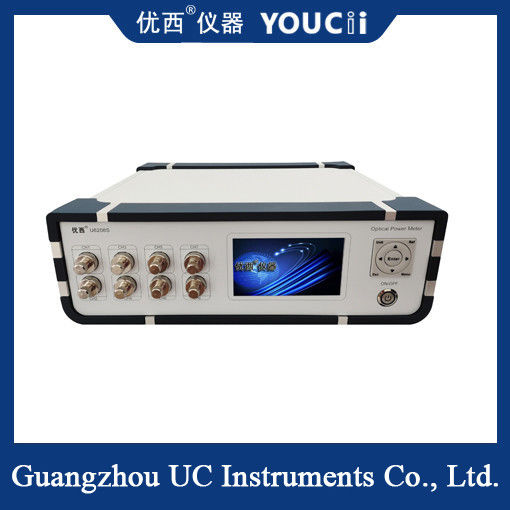

Le compteur de puissance optique à 8 canaux est affiché simultanément
The eight-channel optical power meter with display is a high-performance optical test instrument that combines multi-channel measurement capabilities and an intuitive display to make optical power measurement more convenient and efficient.
Caractéristiques du produit
Mesure multicanal: avec 8 canaux d'essai indépendants, la puissance optique de plusieurs signaux optiques peut être mesurée simultanément, ce qui améliore considérablement l'efficacité de l'essai.
Mesure de haute précision: l'utilisation d'un traitement avancé du signal et d'une technologie logicielle pour obtenir une mesure de puissance optique de haute précision afin de répondre aux exigences strictes de la recherche scientifique,production et autres domaines.
Large gamme dynamique: peut couvrir une large gamme de mesures de puissance optique, adaptée à différentes intensités de mesure du signal optique.
Affichage intuitif: équipé d'un grand écran LCD haute résolution, il peut afficher simultanément la longueur d'onde de huit canaux, les valeurs de mesure et les informations fonctionnelles connexes,pratique pour les utilisateurs à visualiser et à utiliser.
Une variété d'interfaces: généralement équipées d'interfaces RS-232, USB et autres, vous pouvez facilement vous connecter à d'autres équipements ou ordinateurs d'essai,pour réaliser la transmission à distance des données et le traitement automatique.
Spécification technique
| Modèle # |
U8201 |
U8202 |
U8204 |
U820XH est |
| Nombre de chaînes |
1 |
2 |
4 |
X |
| Portée de puissance |
+10 ~ -65 dBm |
+25 ~ -50 dBm |
| Plage de longueur d'onde |
850 ~ 1700 nm |
| Longueur d'onde de calibrage |
850/980/1310/1490/1550/1610 nm |
| Type de fibre d'application |
SM et MM standard jusqu'à 62,5 μm de taille du noyau |
|
Pour l'absolue
L'incertitude (exactitude) à la condition de référence
|
± 4% (1200 nm à 1610 nm) |
|
Relatif
L'incertitude (exactitude) à la condition de référence
|
< 0,02 dB typique |
| Linearité (puissance) |
Le débit d'électricité doit être supérieur ou égal à ± 0,06 dB. |
| Perte de rendement |
> 40 dB |
| Température de fonctionnement |
0 + 40°C |
| Température de stockage |
-30 ️ +80°C |
| Période de réétalonnage |
2 ans |
| Les dimensions |
245 mm W, 105 mm H, 320 mm D |
| Le poids |
20,0 kg
|
Scénario d'application
Le compteur de puissance optique à huit canaux avec écran d'affichage est largement utilisé dans la communication par fibre optique, les tests de réseaux optiques, la recherche et le développement de dispositifs optiques et d'autres domaines.Il est particulièrement approprié pour les scénarios où la puissance de plusieurs canaux optiques doit être mesurée simultanément, tels que les systèmes WDM, les essais d'amplificateurs optiques et la surveillance des liaisons fibre.
Suggestion d'achat
Avant d'acheter, vous devez clarifier vos besoins de mesure, y compris la plage de longueur d'onde, la plage de puissance, les exigences de précision, le numéro de canal, etc.
