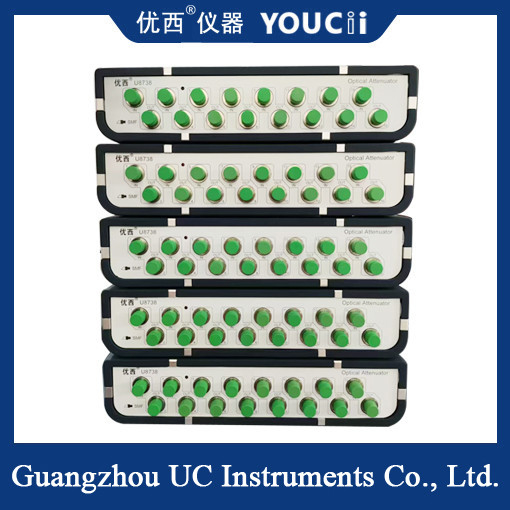

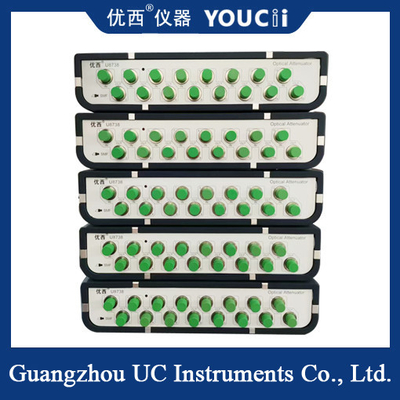

L'atténuateur optique à régulation optique de 8 canaux, longueur d'onde d'étalonnage facultative
L'atténuateur optique optique à 8 canaux est un dispositif clé utilisé dans les systèmes d'essai et de communication optiques, qui peut contrôler et régler avec précision l'intensité du signal optique.
Concept de base
L'atténuateur optique à 8 canaux, comme son nom l'indique, fait référence à un atténuateur optique avec 8 canaux indépendants,chaque canal peut contrôler indépendamment la quantité d'atténuation du signal optiqueCe dispositif est généralement utilisé dans des scénarios où plusieurs signaux optiques doivent être traités en parallèle,tels que la mesure de l'erreur multicanal des modules d'émetteurs-récepteurs optiques et la mesure de la sensibilité des modules d'émetteurs-récepteurs optiques.
Principe de fonctionnement
Le principe de fonctionnement de l'atténuateur optique à 8 canaux comprend principalement l'absorption de la lumière, la diffusion de la lumière, la réflexion de la lumière, la technologie de dislocation et l'atténuation du déplacement.Ces mécanismes réduisent l'intensité du signal lumineux par différents processus physiquesEn particulier, le matériau optique à l'intérieur de l'atténuateur optique absorbe, disperse ou reflète une partie de la lumière incident,ou augmente la perte d'accouplement en changeant la façon dont la fibre est interfacée (comme la dislocation ou le déplacement), afin d'atteindre le but d'atténuer le signal optique.
Spécification
| Modèle # |
U8734 |
U8738 |
| Portée de l'atténuateur |
0 à 40 dB |
| Longueur d'onde de calibrage |
Il s'agit de l'article 1270 / 1286 / 1290 / 1295 / 1300 / 1305.
Les étoiles sont de taille moyenne et de longueur moyenne.
|
| Perte d'insertion |
≤ 1,5 dB |
| Type de fibre |
9/125 um mode unique |
| Type de connecteur |
Connecteur FC/UPC |
| Précision d'atténuation |
Pour les véhicules à moteur électrique
≤ ± 0,02 dB (0 ~ 25 dB avec commande de puissance)
|
| Répétabilité |
≤ ± 0,02 dB |
| Temps moyen de fonctionnement du moniteur PM |
1 à 1000 ms |
| Temps de réglage |
100 secondes |
| Vitesse de transition d'atténuation |
0.1 ~ 50 dB/s |
| Perte de rendement |
> 45 dB |
| Puissance d'entrée maximale sûre |
+20 dBm |
| Interface de communication |
RS232, USB, RJ45 Contrôle par PC |
| Période de réétalonnage |
2 ans |
| Température de fonctionnement |
0 ̊ +40°C |
| Température de stockage |
-30 ̊+80°C |
| Le pouvoir |
100 à 240 V |
| Les dimensions |
235 mm W, 55 mm H, 320 mm D |
| Le poids |
30,0 kg |
Les atténuateurs optiques à commande optique à 8 canaux ont un large éventail d'applications dans un certain nombre de domaines, notamment:
Système de communication optique: utilisé pour le contrôle de l'atténuation des liaisons en fibre optique afin d'assurer la qualité de transmission et les performances des signaux optiques sur le chemin optique.
Mesure optique: dans le microscope optique, l'étalonnage par spectromètre et autres occasions, utilisé pour contrôler la réflexion ou la transmission de l'intensité lumineuse de l'échantillon à la lumière.
Recherche en photonique: dans les expériences en photonique, il est utilisé pour simuler des signaux lumineux de différentes intensités et étudier l'interaction entre la lumière et la matière.
Utilisation et maintenance
Lors de l'utilisation d'un atténuateur optique à commande optique à 8 canaux, il convient de noter les points suivants:
Connexion correcte: s'assurer que la connexion entre l'atténuateur optique et les autres composants optiques (tels que les fibres optiques, les couples, etc.) est stable et fiable afin de réduire les pertes optiques.
Définir la valeur de référence: définir la valeur de référence avant utilisation pour déterminer le degré initial d'atténuation de la lumière.
Surveillance en temps réel: Utilisation d'un équipement de mesure tel qu'un compteur de puissance optique pour surveiller en temps réel les changements de puissance du signal optique et les ajuster en conséquence.
Étalonnage périodique: l'étalonnage périodique est effectué selon le cycle d'étalonnage afin d'assurer la précision de l'atténuation.
