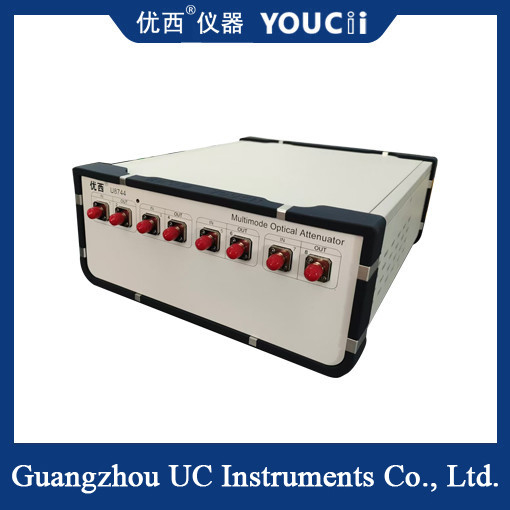

Les atténuateurs optiques multimodaux à quatre canaux peuvent être en cascade
L'atténuateur optique multimode à quatre canaux intègre quatre canaux d'atténuateur optique indépendants en un seul, chaque canal pouvant contrôler avec précision l'intensité du signal optique.Cette conception non seulement économise grandement l'espace de l'équipement, mais améliore également de manière significative le débit des données d'essai et le taux de test, répondant aux exigences de test des systèmes de communication en fibre optique complexes.il prend en charge la fibre multimode et convient à une variété de types de fibres, tels que 62,5/125um et 50/125um, avec une plus grande souplesse et applicabilité.
L'atténuateur optique multimode à quatre canaux intègre quatre canaux d'atténuateur optique indépendants en un seul, chaque canal pouvant contrôler avec précision l'intensité du signal optique.Cette conception non seulement économise grandement l'espace de l'équipement, mais améliore également de manière significative le débit des données d'essai et le taux de test, répondant aux exigences de test des systèmes de communication en fibre optique complexes.il prend en charge la fibre multimode et convient à une variété de types de fibres, tels que 62,5/125um et 50/125um, avec une plus grande souplesse et applicabilité.
Spécification
| Modèles |
U8744/U8748 (multimode) |
| Plage d'atténuation |
0 à 35 dB |
| Longueur d'onde d'étalonnage/plage de longueur d'onde de fonctionnement (jusqu'à 12 combinaisons de longueurs d'onde peuvent être sélectionnées) |
850/908 nm
|
| Perte d'insertion |
≤ 1,8 dB |
| Type de fibre |
50/125um, 62.5/125um auto-adaptation |
| Type de connecteur |
Connecteur FC/UPC |
| Précision d'atténuation |
Le niveau d'éclairage est supérieur ou égal à: |
| Répétabilité |
≤ ± 0,05 dB |
| Temps moyen de réglage de la puissance |
2 ~ 1000 ms |
| Temps de stabilité de suivi du régulateur de puissance |
200 secondes |
| Vitesse de régulation de l'atténuation |
0.1 à 35 dB/s |
| Perte de rendement |
> 25 dB |
| Puissance d'entrée maximale |
+17 dBm |
| Cycle de calibrage |
2 ans |
| Température de fonctionnement |
0 ~ +40°C |
| Température de stockage |
-30 à +80°C |
| Énergie électrique |
100 à 240 V |
| Taille du produit |
245 mm W, 105 mm H, 320 mm D |
Domaine d'application
Test du système de communication par fibre optique: dans le processus de construction du système de communication par fibre optique, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performanceEn réglant avec précision l'atténuation du signal optique dans chaque canal, la transmission du signal optique sous différentes conditions de transmission peut être simulée.qui fournit un fort soutien à l'optimisation du système.
Développement d'appareils à fibre optique: dans le processus de développement d'appareils à fibre optique, l'atténuateur optique multi-mode à quatre canaux est un outil de test important.qui peut être utilisé pour évaluer les performances d'atténuation du dispositifLa conception multicanal permet aux chercheurs de tester plusieurs appareils simultanément, ce qui améliore considérablement l'efficacité de la recherche et du développement.
Expérience d'enseignement de la communication optique: dans l'expérience d'enseignement de la communication optique,l'atténuateur optique opto-contrôlé à quatre canaux multi-mode offre une plateforme pour les étudiants afin de comprendre en profondeur le principe et la technologie de la communication optiqueGrâce à l'exploitation pratique et à la vérification expérimentale, les étudiants peuvent mieux comprendre le mécanisme d'atténuation des signaux optiques, les principes de régulation,et la composition et le mode de fonctionnement des systèmes de communication par fibre optique.
Applications dans d'autres domaines: en plus des domaines ci-dessus, l'atténuateur optique à contrôle optique multimode à quatre canaux peut également être utilisé dans les communications sans fil,l'essai et la mesure et autres domainesSa capacité de contrôle précis et sa large gamme d'applications lui permettent de jouer un rôle important dans différents domaines d'application.
