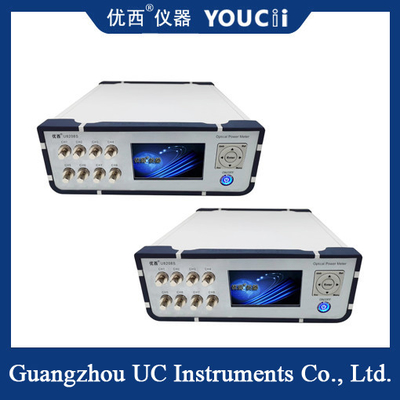

Compteur de puissance optique à 8 canaux avec affichage à haute stabilité
Principales caractéristiques
Mesure multicanal: avec 8 canaux de mesure de puissance optique indépendants, vous pouvez surveiller plusieurs signaux optiques en même temps, améliorant l'efficacité du travail.
Mesure de haute précision: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
Affichage à grand écran: équipé d'un écran clair et facile à lire, il peut afficher en temps réel des informations clés telles que la valeur de la puissance optique et la longueur d'onde de chaque canal,qui est pratique pour les utilisateurs à observer et à enregistrer.
Large plage de longueurs d'onde: Prend en charge une variété de longueurs d'onde de mesure de la puissance optique, telles que 1260nm, 1310nm, 1490nm, 1550nm, etc.,adapté aux différentes exigences d'essai des systèmes de communication par fibre optique.
Stockage et communication des données: grâce à la fonction de stockage des données, les résultats des mesures peuvent être enregistrés pour une analyse ultérieure.il prend en charge les interfaces de communication telles que RS232 et USB pour faciliter l'échange de données et la télécommande avec des ordinateurs ou d'autres appareils.
Spécification technique
| Modèle # |
U8201 |
U8202 |
U8204 |
U820XH est |
| Nombre de chaînes |
1 |
2 |
4 |
X |
| Portée de puissance |
+10 ~ -65 dBm |
+25 ~ -50 dBm |
| Plage de longueur d'onde |
850 ~ 1700 nm |
| Longueur d'onde de calibrage |
850/980/1310/1490/1550/1610 nm |
| Type de fibre d'application |
SM et MM standard jusqu'à 62,5 μm de taille du noyau |
|
Pour l'absolue
L'incertitude (exactitude) à la condition de référence
|
± 4% (1200 nm à 1610 nm) |
|
Relatif
L'incertitude (exactitude) à la condition de référence
|
< 0,02 dB typique |
| Linearité (puissance) |
Le débit d'électricité doit être supérieur ou égal à ± 0,06 dB. |
| Perte de rendement |
> 40 dB |
| Température de fonctionnement |
0 + 40°C |
| Température de stockage |
-30 ️ +80°C |
| Période de réétalonnage |
2 ans |
| Les dimensions |
245 mm W, 105 mm H, 320 mm D |
| Le poids |
20,0 kg
|
Scénario d'application
Le compteur de puissance optique à 8 canaux avec écran d'affichage est largement utilisé dans la recherche et le développement, la production, l'entretien et les tests du système de communication par fibre optique.Les scénarios d'application spécifiques incluent, mais ne sont pas limités à::
Épreuve du système de communication par fibre optique:Utilisé pour tester des paramètres clés tels que la perte de puissance optique et la qualité du signal optique du système de communication en fibre optique afin d'assurer le fonctionnement normal du système.
Test de performance des dispositifs optiques: utilisé pour tester les indicateurs de performance des dispositifs optiques tels que les amplificateurs optiques, les atténuateurs optiques, les commutateurs optiques, etc.,fournir un soutien en matière de données pour le développement et la production de dispositifs.
Maintenance du réseau de fibres optiques: Utilisé pour la maintenance de routine des réseaux de fibres optiques, la surveillance des changements de puissance des signaux optiques, et la détection et le dépannage en temps opportun.
