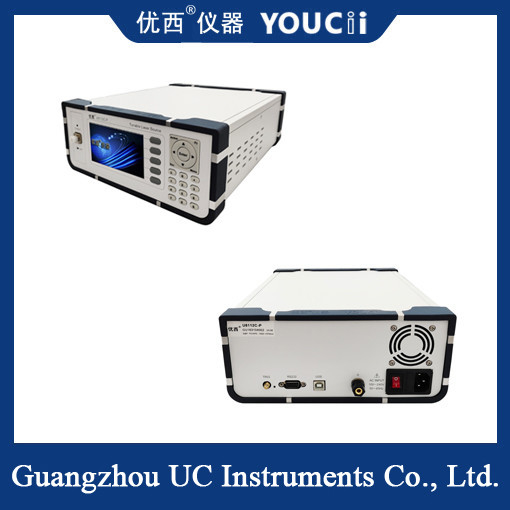

Source lumineuse laser réglable sur table intégrée VOA facultative C/L/CL/O
Le principe de fonctionnement des lasers réglables repose principalement sur trois moyens de réaliser le réglage des longueurs d'onde laser:
La plupart des lasers réglables utilisent une substance active avec de larges lignes fluorescentes. Les résonateurs qui composent le laser ont des pertes très faibles seulement sur une plage de longueurs d'onde très étroite.la longueur d'onde du laser peut être modifiée en modifiant la longueur d'onde correspondant à la région de faible perte du résonateur par certains éléments (comme une grille)Les représentants typiques de cette méthode sont les lasers colorants, les lasers chrysoberyl, etc.
Ajustement des paramètres externes: en modifiant certains paramètres externes (tels que le champ magnétique, la température, etc.), le niveau d'énergie de la transition laser se déplace, afin d'obtenir un réglage de la longueur d'onde.Le principe de cette méthode est que les changements dans les paramètres externes affecteront la structure du niveau d'énergie des atomes à l'intérieur du laser, puis changer la longueur d'onde d'émission du laser.
Affichage d'effets non linéaires: Utilisation d'effets non linéaires pour réaliser la conversion et l'affichage des longueurs d'onde.doublement de fréquence optique et oscillation paramétrique optiqueEn contrôlant précisément ces effets non linéaires, on peut réaliser un réglage continu des longueurs d'onde laser.
Spécification
| Modèle # |
U8112C-P |
| Option de bande |
C |
| Plage de réglage de la longueur d'onde (nm) |
1525 à 1568 |
| Puissance de sortie |
≥ 11 dBm |
| Range de réglage de la puissance (optionnel) |
25 dB |
| Résolution de longueur d'onde |
1.0 après-midi |
| Précision absolue de la longueur d'onde |
± 22 heures, typiquement < 17 heures |
| Précision relative de la longueur d'onde |
± 17 heures, typiquement ± 14 heures |
| Répétabilité par longueur d'onde |
± 14 heures, typiquement ± 1 heure |
| Stabilité de la longueur d'onde |
≤ ± 14 heures (24 heures à température constante) |
| Vitesse de réglage |
≤ 2 ms par étape |
| Stabilité de la puissance |
Le débit d'électricité doit être supérieur ou égal à ± 0,01 dB, (15 min). |
| Répétabilité de la puissance |
± 0,05 dB |
| Linearité de puissance |
± 0,3 dB |
| Planéité de puissance par rapport à la longueur d'onde |
00,3 dB au maximum. |
| Proportion de suppression côté mode |
≥ 35 dB |
≥ 45 dB |
| Intensité relative du bruit |
Le niveau de décharge doit être de |
| Le pouvoir |
AC 100 à 240 V ± 10%, 48 à 66 Hz, 100 VA maximum. |
| Température de stockage |
-40°C à +80°C |
| Température de fonctionnement |
0°C à +45°C |
| Les dimensions |
245 mm W, 105 mm H, 320 mm D |
| Le poids |
20,0 kg |
Les sources laser réglables sur banc ont un large éventail d'applications dans un certain nombre de domaines, y compris, mais sans s'y limiter:
Systèmes DWDM/AWG/PLC et ATM: Dans les systèmes de multiplexage par division de longueur d'onde dense (DWDM), des sources laser réglables sont utilisées pour tester les signaux lumineux à différentes longueurs d'onde.
Test de capteur à fibre optique: le capteur à fibre optique est un capteur qui utilise la fibre optique comme moyen de transmission.Les sources laser réglables peuvent être utilisées pour tester les performances et les caractéristiques de réponse des capteurs à fibre optique.
Mesure de la PMD et de la PDL: la PMD (dispersion en mode de polarisation) et la PDL (perte dépendante de la polarisation) sont des paramètres importants dans les systèmes de communication par fibre optique.Les sources laser réglables peuvent être utilisées pour mesurer ces paramètres afin d'évaluer les performances des systèmes de fibre optique.
Tomographie de cohérence optique (TCO): la TCO est une technique d'imagerie utilisant le principe de l'interférence des ondes lumineuses.Les sources laser réglables fournissent aux systèmes OCT des longueurs d'onde de lumière différentes pour une imagerie plus précise.
