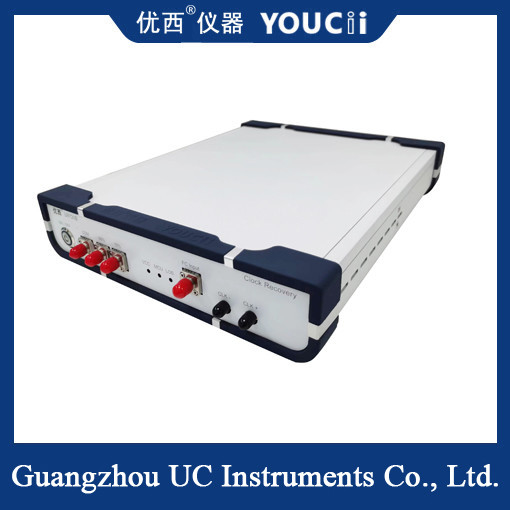

Modulation de l'amplitude d'impulsion 4 25 à 32 G Baud Instruments de récupération d'horloge
Le dispositif de récupération d'horloge PAM4 25G est un dispositif de récupération d'horloge de données haute performance spécialement conçu pour extraire et récupérer des signaux d'horloge de 25 Gbps à partir de signaux PAM4 (Pulse Amplitude Modulation 4).
Fonction principale
La fonction principale de l'instrument de récupération d'horloge PAM4 25G est d'extraire et de récupérer des signaux d'horloge synchrones et des signaux de données à partir des signaux optiques ou électriques PAM4 reçus.Il prend en charge la transmission de données à grande vitesse et fournit des performances stables de récupération d'horloge dans des environnements de signal complexes.
Caractéristiques techniques
Large bande passante: Capable de gérer des débits de données allant jusqu'à 25 Gbps pour répondre aux besoins des systèmes modernes de communication à grande vitesse.
Large largeur spectrale: possède une large plage de spectre, peut gérer différents composants de fréquence du signal.
Performance adaptative: peut s'adapter automatiquement à différentes conditions de qualité et de transmission du signal, fournissant une récupération d'horloge stable.
Prise en charge multi-mode: prise en charge de l'entrée de signal optique, de l'entrée de signal électrique et de l'entrée de signal photoélectrique en même temps, offrant des options d'interface flexibles.
Récupération d'horloge à haute performance: des algorithmes et des technologies de récupération d'horloge avancés sont utilisés pour garantir que des signaux d'horloge de haute qualité sont extraits de signaux complexes.
Spécification
| Je ne veux pas. |
Indice technique |
Je suis désolé. |
- Je vous en prie. |
Unité |
| 1 |
Plage de débit de données |
32 |
25 |
Les données sont fournies par les autorités compétentes. |
| 2 |
Plage de longueur d'onde (mode unique) |
1650 |
1250 |
Nm |
| 3 |
Plage d'entrée optique |
+ 5 |
- 15 ans. |
dBm |
| 4 |
Ratio de division de la fréquence de sortie de récupération de l'horloge |
Je vous en prie. |
|
| 5 |
Amplitude de l'horloge électrique de sortie |
500 (valeur typique) |
MVpp |
| 6 |
Amplitude de sortie différentielle de l'horloge CML |
800 |
200 |
MVpp |
| 7 |
La sortie de l' horloge tremble au hasard |
800 |
300 |
fs |
| 8 |
Fréquence d'horloge (28,1 Gbps par exemple) |
14.05 |
0.70 |
GHz |
| 9 |
Détection des pertes de signal interne (LOS) |
128 (surcharge) |
5 (sensibilité) |
MV |
| 10 |
Voltage d'alimentation (voltage d'entrée de puissance externe) |
5.5 |
4 |
V |
| 11 |
Température de fonctionnement |
70 |
10 |
°C |
| 12 |
Type de module adaptatif (prend en charge les signaux NRZ et PAM4) |
SFP28/56,SR,LR,BIDI, qui est un modèle de type SFP28/56. |
|
Le dispositif de récupération PAM4 25G Clock est largement utilisé dans les scénarios suivants:
Les systèmes de communication à grande vitesse: tels que les systèmes de communication par fibre optique, les systèmes de communication par satellite, etc., doivent traiter les signaux PAM4 à grande vitesse.
Centre de données: le transfert de données à l'intérieur du centre de données utilise généralement une technologie de communication en série à grande vitesse,et l'instrument de récupération d'horloge PAM4 25G peut fournir les fonctions de récupération d'horloge et d'extraction de données nécessaires.
Épreuves et mesures: lors du développement, de la production et de l'essai des équipements de communication,l'instrument de récupération d'horloge PAM4 25G peut être utilisé pour vérifier les performances et la compatibilité de l'équipement.
