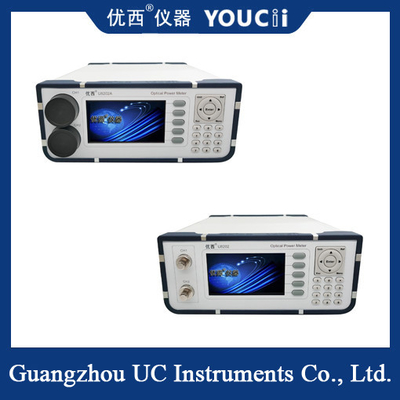

Tableau de type Dual Channel Optical Power Meter avec prise +9~-66dBm
Le compteur de puissance optique à double canal fonctionne sur le principe de la transformation de Fourier et peut mesurer simultanément la puissance optique de sortie et la puissance optique de retour.Il utilise un photodétecteur de haute précision et une technologie de blocage de phase., il présente donc les caractéristiques de haute précision et de haute stabilité de mesure.
Périodicité
Mesure de haute précision: grâce à l'utilisation d'un photodétecteur de haute précision et d'une technologie de verrouillage de phase, le compteur de puissance optique à double canal situé sur le banc peut réaliser des mesures de haute précision,améliorer efficacement l'exactitude et la précision des mesures de puissance optique.
Haute stabilité: le compteur de puissance optique à double canal présente les caractéristiques d'une grande stabilité, ce qui permet d'éviter l'erreur de mesure et la dérive de la puissance optique,et assurer la stabilité et la fiabilité des résultats de mesure.
Large plage de longueurs d'onde: le compteur de puissance optique à deux canaux peut être utilisé pour l'essai de différentes longueurs d'onde et sources lumineuses, avec une large plage de longueurs d'onde,Capable de mesurer des sources lumineuses de quelques nanomètres à quelques microns.
Versatilité: en plus de la mesure de la puissance optique, certains compteurs de puissance optique à double canal de bureau ont également d'autres fonctions, telles que l'analyse des données, le stockage et l'impression de données,pour répondre aux besoins des différents utilisateurs.
| Modèle # |
U8201 |
U8202 |
U8204 |
U820XH est |
| Nombre de chaînes |
1 |
2 |
4 |
X |
| Portée de puissance |
+10 ~ -65 dBm |
+25 ~ -50 dBm |
| Plage de longueur d'onde |
850 ~ 1700 nm |
| Longueur d'onde de calibrage |
850/980/1310/1490/1550/1610 nm |
| Type de fibre d'application |
SM et MM standard jusqu'à 62,5 μm de taille du noyau |
|
Pour l'absolue
L'incertitude (exactitude) à la condition de référence
|
± 4% (1200 nm à 1610 nm) |
|
Relatif
L'incertitude (exactitude) à la condition de référence
|
< 0,02 dB typique |
| Linearité (puissance) |
Le débit d'électricité doit être supérieur ou égal à ± 0,06 dB. |
| Perte de rendement |
> 40 dB |
| Température de fonctionnement |
0 + 40°C |
| Température de stockage |
-30 ️ +80°C |
| Période de réétalonnage |
2 ans |
| Les dimensions |
245 mm W, 105 mm H, 320 mm D |
| Le poids |
20,0 kg |
Domaine d'application
Communication optique: dans le domaine de la communication optique, le compteur de puissance optique à double canal de bureau peut tester la puissance optique de la fibre, indiquer la force du signal optique,et de déterminer si la fibre fonctionne normalement.
Détection par fibre optique: dans le domaine de la détection par fibre optique,il peut mesurer le changement de puissance optique et la perte de fibre optique dans la liaison de transmission de fibre optique pour assurer le fonctionnement normal du capteur.
Analyse spectrale: dans le domaine de l'analyse spectrale, le compteur de puissance optique à double canal de bureau peut mesurer la puissance optique de la source lumineuse de différentes longueurs d'onde,et peut analyser quantitativement la distribution spectrale de l'échantillon pour obtenir une mesure et une analyse précises.
