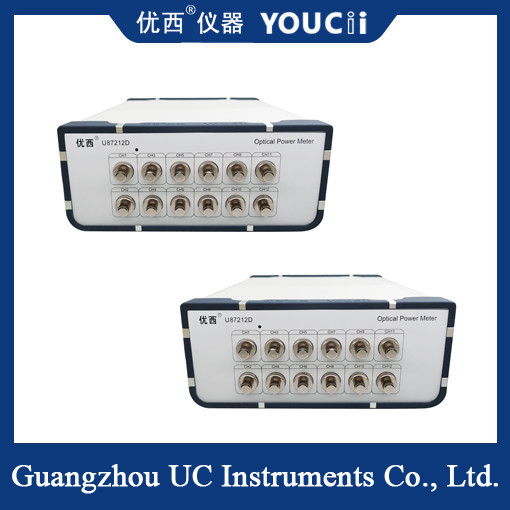

Wattmètre optique à balayage rapide 12 canaux +5~-75dBm Débit d'échantillonnage 100K
Le wattmètre optique à balayage rapide à 12 canaux est principalement utilisé pour l'installation de réseaux optiques, l'acceptation technique et la maintenance. Il peut tester des informations telles que la perte de connexion des câbles MPO en un seul clic, et intègre des fonctions de stockage de données, d'analyse de seuil et d'exportation de données. L'appareil fonctionne bien dans les tests en salle MPO, la vérification des lignes de production, le jugement de polarité et d'autres applications sur le terrain, et l'efficacité des tests est significativement supérieure à celle des instruments traditionnels.
Caractéristiques techniques
Conception multi-canaux : conception à 12 canaux, 24 canaux peuvent être personnalisés selon les exigences, pour répondre à une variété de scénarios de test.
Balayage rapide : La vitesse de balayage est inférieure à 0,2 seconde/canal, ce qui améliore considérablement l'efficacité des tests.
Mesure de haute précision : précision de la perte d'insertion de ±0,1 dB, résolution de 0,01 dB, pour garantir la précision des résultats des tests.
Large plage de longueurs d'onde : La plage de longueurs d'onde couvre 850~1700 nm, adaptée à une variété de systèmes de communication par fibre optique.
Stockage et analyse des données : La fonction de stockage de données intégrée prend en charge l'exportation de données, facilitant l'analyse et le traitement ultérieurs.
Interface de communication système : Une interface USB est fournie pour faciliter la connexion avec les ordinateurs et autres appareils afin de réaliser la transmission de données et le contrôle à distance.
Conception d'interface universelle : Les types d'interface incluent SM, MM MPO/PC connecteur femelle 12/24 cœurs, sans conversion complexe, facile à utiliser.
U87212DSpécifications techniques
| Modèle # |
U87208D |
U87212D |
U87216D |
| Nombre de canaux |
8 |
12 |
16 |
| Élément capteur |
InGaAs |
| Plage de longueurs d'onde |
850 ~ 1700 nm |
| Longueur d'onde d'étalonnage |
850/1310/1490/1510 ~1625 nm étalonnage continu |
| Plage de puissance |
+7~ -73 dBm |
| Type de fibre d'application |
SM et MM standard jusqu'à une taille de cœur de 62,5 um |
| Incertitude (précision) |
± 4% (1200 nm ~ 1610 nm) |
| Incertitude relative |
＜ 0,02 dB Typique |
| Linéarité (puissance) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Perte de retour |
＞50 dB |
| Interface de communication |
RS232, USB,RJ45 , SMA Trig. |
| Température de fonctionnement |
0 ～ +40℃ |
| Température de stockage |
-30 ～ +80℃ |
| Période de réétalonnage |
2 ans |
| Dimensions |
235L x 55H x 320P |
245L x 105H x 320P mm |
| Poids |
2,0 Kg |
3,0 kg |
Domaine d'application
Le wattmètre optique à balayage rapide à 12 canaux est largement utilisé dans les communications optiques, le traitement au laser, la médecine, la recherche scientifique et d'autres domaines. Dans le domaine des communications optiques, il peut être utilisé pour mesurer la puissance de sortie, la perte et d'autres paramètres des équipements de communication optique, ce qui est d'une grande importance pour améliorer la qualité et la stabilité de la communication. Dans le domaine du traitement au laser, il est principalement utilisé pour tester les lasers et leur puissance de sortie afin de garantir la fiabilité et la sécurité du processus de traitement. De plus, dans le domaine de la médecine et de la recherche scientifique, il a également un large éventail d'applications.
