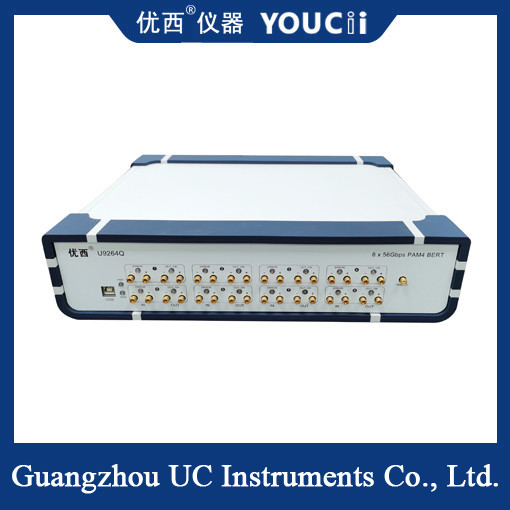

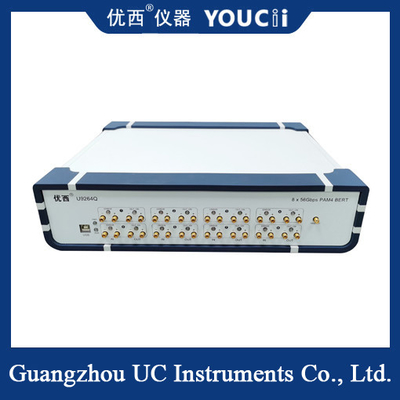

Équipement de module d'émetteur-récepteur optique à grande vitesse pour le compteur d'erreur 400G PAM4
L'analyseur d'erreur PAM4 400G est un analyseur d'erreur haute performance conçu pour tester les signaux PAM4 (modulation d'amplitude d'impulsion à quatre niveaux) à des débits de 400G.Il peut basculer NRZ (non retour à zéro code) et le code PAM4 sans accessoires périphériques, offrant une garantie efficace pour la production automatisée et les essais de modules émetteurs-récepteurs optiques à grande vitesse.
Principales caractéristiques
Haute vitesse et haute performance: Le compteur d'erreur 400G PAM4 prend en charge des taux de transmission allant jusqu'à 400G, ce qui peut répondre aux exigences de test des systèmes de communication à grande vitesse actuels et futurs.En même temps, sa capacité d'analyse des erreurs de haute performance peut assurer l'exactitude et la fiabilité de l'essai.
Test parallèle multicanal: Certains détecteurs d'erreur PAM4 400G (tels que BERTWaveE856F) prennent en charge 8 canaux en parallèle, avec un seul canal jusqu'à 28,9 GBd, ce qui améliore considérablement l'efficacité des tests.
Sélection flexible du type de code: le testeur d'erreur PAM4 400G prend en charge une variété de types de code NRZ et PAM4, y compris les types de code de série PRBS (séquence binaire pseudo-aléatoire), les types de code définis par l'utilisateur, etc.,pour répondre aux besoins de différents scénarios d'essais.
Signal de sortie réglable: l'amplitude du signal de sortie peut être réglée, la polarité peut être inversée librement et il prend en charge deux modes d'essai: synchronisé et continu,offrant plus de flexibilité et de commodité pour les tests.
Prise en charge de la FEC: certains détecteurs d'erreur 400G PAM4 (tels que BERTWaveE856F) prennent en charge KP4-RS (544, 514) FEC (correction d'erreur avancée), ce qui améliore encore la précision et la fiabilité des tests.
Paramètre technique
| Je ne veux pas. |
L'argument |
Résultats |
Modèle |
Maximum |
Unité |
| 1 |
Mode de codage du signal |
Réseau de télécommunications numériques |
|
| 2 |
Taux de données |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Le taux de débit |
| 3 |
Modèle de code |
Les données sont fournies par les fournisseurs et les fournisseurs de services. |
|
| 4 |
Temps de montée et de descente ((20% à 80%) |
|
14 |
35 |
pS |
| 5 |
Inversion du schéma |
Le signal à l' extrémité réceptrice est automatiquement inversé |
|
| 6 |
Amplitude de sortie du signal (à une extrémité) |
200 |
800 |
1000 |
MV |
| 7 |
25G Jitter de sortie de données (RMS) |
|
500 |
700 |
fs |
| 8 |
Interface entrée/sortie de données |
Différentiel, couplage CA, impédance de 50 ohms, SMA féminin de 2,92 mm |
|
| 9 |
Sortie de l'horloge |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensitivité d'entrée du signal de données (à une seule extrémité) |
|
50 |
|
MVpp |
| 11 |
Résultats des données de la carte oculaire NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Hauteur des yeux (par hauteur des yeux) |
80 |
110 |
200 |
MV |
| 13 |
Linearité de la carte des yeux PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Température de fonctionnement |
10 |
25 |
50 |
°C |
Le compteur d'erreur 400G PAM4 est largement utilisé dans le développement et la production de modules émetteurs-récepteurs optiques (tels que QSFP-DD/OSFP/QSFP28/CFPx/CXP), en particulier dans le test de produits parallèles 400G.En plus, il peut également être utilisé dans le développement et la production de dispositifs/sous-systèmes optiques, l'inspection de la qualité des entrées et la production des fournisseurs d'équipements système,installation et dépannage des équipements du système, et la vérification des performances des ensembles de câbles.
