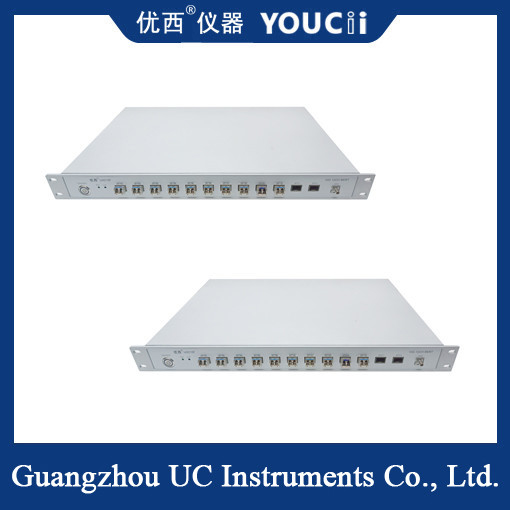

Mètre d'erreur optique à fréquence totale de 12 canaux 15G 622M~15.0G BERT
Résumé des caractéristiques
Haute vitesse: des débits de données allant jusqu'à 15 Gbps sont pris en charge pour répondre aux exigences de test des systèmes de communication optique à grande vitesse modernes.
Multi-canaux: avec 12 canaux de port optique, tous les canaux peuvent synchroniser les entrées et les sorties, peuvent détecter les erreurs parallèles, améliorer l'efficacité des tests.
Test à pleine vitesse: prise en charge du test d'erreur à pleine vitesse de basse vitesse à haute vitesse, couvrant plusieurs points de vitesse conventionnels, adapté au module actif conventionnel actuel.
Haute précision: avec une sortie d'horloge à faible vibration et des capacités de détection d'erreur de haute précision pour assurer l'exactitude des résultats des essais.
12 canaux électriques (notez qu'il s'agit d'un exemple de port électrique et que les caractéristiques d'un port optique sont similaires):Tous les canaux synchronisent les entrées et les sorties pour permettre une détection indépendante des erreurs.
Détection continue et périodique d'erreurs de bits: fournit une détection complète d'erreurs de bits.
Prise en charge d'une variété de types de code: tels que PRBS7, PRBS23, PRBS31 etc., pour répondre à différents besoins de test.
Sortie d'horloge à faible vibration: assurer la stabilité du signal d'essai.
Spécification
| Je ne veux pas. |
L'argument |
- Je vous en prie. |
Modèle |
Je suis désolé. |
unité |
| 1 |
Taux de données |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Le taux de débit |
| 2 |
Nombre de chaînes |
|
12 (12 ports de canaux) |
|
|
| 3 |
Modèle de code |
|
Les États membres peuvent prévoir des mesures de prévention et de prévention des risques. |
|
|
| 4 |
Temps de montée et de chute (20% à 80%) |
|
18 |
23 |
ps |
| 5 |
Inversion du schéma |
|
Prend en charge l'inversion du signal aux extrémités émettrice et réceptrice |
|
|
| 6 |
Amplitude de sortie du signal (à une extrémité) |
200 |
800 |
1000 |
MV |
| 7 |
Jitter de sortie de données (RMS) |
|
1.5 ((10.3125G) |
|
ps |
| 8 |
Interface entrée/sortie de données |
|
Différentiel, couplage CA, impédance de 50 ohms, SMA |
|
|
| 9 |
Sortie de l'horloge |
100 |
156.25 |
156.25 |
fréquences de fréquence |
| 10 |
Sensitivité d'entrée du signal de données (à une seule extrémité) |
|
0.1 |
|
Vpp |
| 11 |
Intersections de carte des yeux de sortie de données |
50 |
52 |
54 |
% |
| 12 |
Température de fonctionnement |
10 |
25 |
50 |
°C |
Précautions d' utilisation
Connexion et réglage: lors de l'utilisation du détecteur d'erreur, l'équipement de communication optique doit être correctement connecté à l'essai.et les paramètres appropriés doivent être définis conformément aux prescriptions d'essai, tels que la fréquence du signal, le type de code, etc.
Surveillance et analyse: après le démarrage du compteur d'erreur, le nombre et le type de codes d'erreur doivent être surveillés de près et la cause des codes d'erreur doit être trouvée par la fonction d'analyse.
Ajustement et optimisation: effectuer les ajustements et l'optimisation nécessaires en fonction du résultat de l'analyse, tels que le remplacement des modules optiques et l'optimisation des connexions de fibres optiques.
Essais répétés: afin de vérifier l'effet de l'ajustement, des essais répétés peuvent être effectués plusieurs fois pour assurer la fiabilité des résultats des essais.
