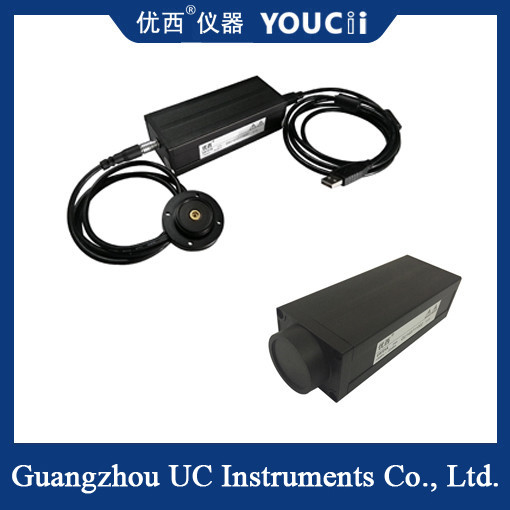

Probe à balayage rapide par USB PD, compteur de puissance optique externe +5~-70dBm
Caractéristiques fonctionnelles
Connexion à l'interface USB
Il est connecté à un ordinateur via une interface USB pour réaliser la transmission et la lecture de données en temps réel.
Prise en charge de la fonction plug and play, simplification du processus de connexion et d'utilisation.
Fonction de balayage rapide:
Grâce à la capacité d'échantillonnage à grande vitesse, plusieurs mesures de puissance optique peuvent être effectuées en peu de temps.
Il convient aux scénarios de mesure de la puissance optique qui nécessitent une surveillance en temps réel et une réponse rapide.
Conception extérieure PD:
La photodiode (PD) est externe en tant que détecteur de lumière, ce qui permet à la sonde d'être plus flexible pour s'adapter à différents environnements et besoins de mesure.
La conception externe aide également à protéger la photodiode des dommages, prolongeant la durée de vie de la sonde.
Mesure de haute précision:
La sonde adopte un dispositif de conversion photoélectrique de haute performance, qui peut réaliser une mesure de puissance optique de haute précision.
Couvrant une large gamme de gammes de mesure et de longueurs d'onde pour répondre aux différents besoins de mesure de la puissance optique.
| Modèle |
Uautres produits |
ULes produits suivants: |
UPour les produits de la sous-traitance |
ULe numéro de série: |
UPour les produits de la sous-traitance |
| Élément de capteur |
InGaAs |
| Plage de longueur d'onde |
850 ~ 1700 nm |
| Longueur d'onde de calibrage |
850 / 980 / 1310 / 1510 ~ 1640 nm étalonnage continu |
| Plage de puissance (dBm) |
+ 5 ~ - 65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Période d'échantillonnage de puissance (taux)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Type de fibre d'application |
SM et MM standard |
| Interface d'entrée optique |
d'une hauteur n'excédant pas 10 mm/Adaptateur LC/SC |
|
Pour l'absolue
L'incertitude (exactitude) à la condition de référence
|
± 4% (1200 nm à 1610 nm) |
|
Relatif
L'incertitude (exactitude) à la condition de référence
|
< 0,02 dB Valeur typique |
| Linearité (puissance) |
Le débit d'électricité doit être supérieur ou égal à ± 0,06 dB. |
| Perte de rendement |
> 40 dB |
| Interface de communication |
USB |
+Trig |
+Trig +BNC |
+Trig |
| période de calibrage |
2 ans |
| Température de fonctionnement |
0 ~ +40°C |
| Température de stockage |
-30 à +80°C |
| Les dimensions |
52 mm H, 60 mm W, 150 mm D |
| Le poids |
10,0 kg |
Les sondes de mesure de puissance optique externe à balayage rapide par USB PD sont largement utilisées dans les domaines suivants:
Communication par fibre optique: utilisée pour mesurer la puissance optique dans le système de communication par fibre optique, surveiller la qualité de transmission du signal,et assurer le fonctionnement stable du système de communication.
Tests optiques: utilisés dans les laboratoires optiques pour mesurer les performances des dispositifs optiques tels que les lasers, les amplificateurs optiques, les atténuateurs optiques, etc.fournir un soutien en matière de données pour la recherche et le développement optiques.
Surveillance des réseaux optiques: elle est utilisée pour surveiller en temps réel les changements de puissance optique dans le réseau optique, détecter et résoudre en temps opportun les éventuelles défaillances du réseau,et assurer le fonctionnement stable du réseau.
Recherche scientifique: dans le domaine de l'optique, de l'optoélectronique et d'autres recherches, utilisées pour mesurer et analyser les changements et les caractéristiques de la puissance optique,promouvoir le progrès scientifique et l'innovation technologique dans les domaines connexes.
