Détails sur le produit:
|
Type de détecteur: | InGaAs | Dimension: | 112 X66 X30 mm |
---|---|---|---|
Calibrez la longueur d'onde: | 850nm | 1700nm | Nombre de chaînes: | 1 |
Modèle de fibre: | SMF/MMF | Qualité: | Une qualité élevée |
Produit: | Compteur d'électricité optique | ||
Mettre en évidence: | Module de mesure de puissance optique de 70 dBm,Module de mesure de puissance optique mini,Module de mesure de puissance optique à canal unique |

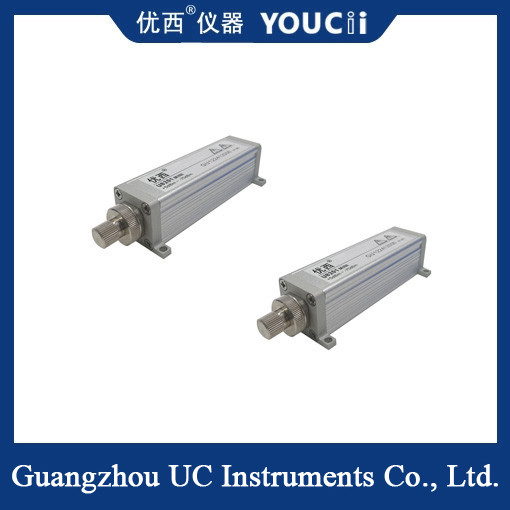

Module de mesure de la puissance optique miniature à canal unique +7 ~ -70 dBm
Le module de compteur de puissance optique mini à canal unique est principalement utilisé pour mesurer la puissance absolue d'un signal optique ou la perte relative de puissance optique à travers une section de fibre optique.Il peut aider les utilisateurs à évaluer rapidement et avec précision la qualité de transmission de la fibre optique et à assurer la stabilité et la fiabilité du système de communication.
Taille compacte: la mini conception rend le module facile à transporter et à utiliser, adapté à une utilisation dans des environnements complexes tels que la haute altitude et le champ.
Mesure par canal unique: la mesure de la puissance optique par canal unique simplifie le processus de fonctionnement et améliore l'efficacité de la mesure.
Mesure de haute précision: des modules de circuits intégrés et des photodiodes avancés sont utilisés pour assurer l'exactitude et la stabilité des résultats de mesure.
étalonnage à plusieurs longueurs d'onde: points d'étalonnage à longueur d'onde conventionnels intégrés (tels que 1310 nm, 1490 nm, 1550 nm, etc.), tout en prenant en charge l'étalonnage à longueur d'onde personnalisé,pour répondre aux besoins de différents scénarios d'application.
Longue durée de vie: l'utilisation de batteries au lithium rechargeables (ou batteries sèches) et de conception économe en énergie pour assurer des besoins d'utilisation à long terme.
Facilité d'utilisation: la tâche de mesure peut être effectuée par simple action sur bouton et la fonction de dégagement automatique d'étalonnage à zéro est prise en charge, ce qui réduit la difficulté d'utilisation.
Spécification
Modèle | Le numéro de série U8201 |
Élément de capteur | InGaAs |
Plage de longueur d'onde | 850 ~ 1700 nm |
Longueur d'onde de calibrage | 850/980/1310/1490/1550/1610 nm |
Plage de puissance (dBm) | +7 ~ -70 dBm |
Période d'échantillonnage de puissance (taux) | 1 ms ((1 KHz) |
Type de fibre d'application | SM et MM standard jusqu'à 62,5 μm de taille du noyau |
Interface d'entrée optique | FC/PC ou FC/APC |
Incertabilité absolue (précision) à la condition de référence | ± 4% (1200 nm à 1610 nm) |
L'incertitude relative (exactitude) à la condition de référence | < 0,02 dB typique |
Linearité (puissance) | Les résultats de l'analyse de l'efficacité de l'aérosol sont calculés en fonction de l'efficacité de l'aérosol. |
Perte de rendement | > 40 dB |
Interface de communication | Résistance à la compression |
Période de calibrage | 2 ans |
Température de fonctionnement | 0 ~ +40°C |
Température de stockage | -30 à +80°C |
Les dimensions | 37 mm W, 25 mm H, 115 mm D |
Le poids | 0.2 kg |
Le mini-module de compteur optique à canal unique est adapté aux scénarios suivants:
Mise en place du tronc de communication: Utilisé pour mesurer la perte et le niveau de puissance optique des liaisons en fibre optique lors de la construction et de l'entretien des systèmes de communication en fibre optique.
Maintenance des dispositifs: vérifier et entretenir périodiquement les dispositifs de communication par fibre optique pour assurer leur fonctionnement normal et leur qualité de communication.
Recherche et production: Utilisé pour mesurer les caractéristiques de puissance et de perte des signaux optiques lors de la recherche et de la production optiques.
