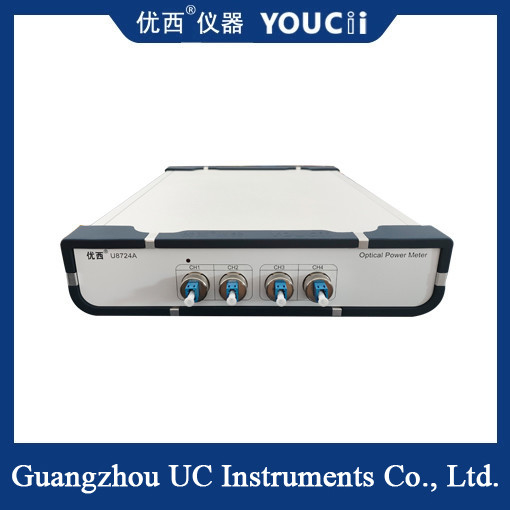

Compteur de puissance optique à adapteur LC à 4 canaux contrôlé par PC avec sonde intégrée
Le compteur de puissance optique à quatre canaux est principalement composé d'un photodétecteur, d'un amplificateur, d'un filtre, d'un convertisseur analogique en numérique et d'un microprocesseur.le signal optique est reçu par le photodétecteur et converti en signal électrique, qui est traité par l'amplificateur et le filtre, puis converti en signal numérique par le convertisseur analogique-numérique, et enfin traité et affiché par le microprocesseur.Ce procédé assure la précision et la stabilité des mesures.
Caractéristiques et avantages
Haute sensibilité: le compteur de puissance optique à quatre canaux a une sensibilité extrêmement élevée et est capable de détecter des niveaux de signal initiaux très faibles pour un suivi en temps réel et des niveaux de signal accrus.
Haute précision: avec une électronique analogique optimisée et une technologie de suppression du bruit,Les compteurs de puissance optiques à quatre canaux offrent des niveaux de signal zéro ultra-faibles et stables et une précision maximale sur toute la plage de puissance..
Mesure multicanal: Le compteur de puissance optique à quatre canaux peut mesurer simultanément le signal optique de quatre canaux, ce qui améliore considérablement l'efficacité de la mesure.
Large plage dynamique: possède une plage dynamique profonde, peut s'adapter à des besoins de mesure de signaux lumineux de différentes intensités.
Sla pécification
| Modèle # |
U8724A |
U8724H |
U8724C |
| Élément de capteur |
InGaAs |
| Plage de longueur d'onde |
850 ~ 1700 nm |
| Longueur d'onde de calibrage |
850/980/1310/1490/1550/1610 nm |
1510 à 1625 nm
Étalonnage continu
|
| Portée de puissance |
+10 ~ -65 dBm |
+25 à -55 dBm |
+5 à -75 dBm |
| Période d'échantillonnage |
100 us (10 KHz) |
10 us (100KHz) |
| Type de fibre d'application |
SM et MM standard jusqu'à 62,5 μm de taille du noyau |
| Incertain (exactitude) |
± 4% (1200 nm à 1610 nm) |
| L'incertitude relative (précision) |
< 0,02 dB typique |
| Linearité (puissance) |
Le niveau de détection doit être supérieur ou égal à ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm). |
| Perte de rendement |
> 40 dB |
| Interface de communication |
RS232, USB, contrôle par PC |
| Température de fonctionnement |
0 + 40°C |
| Température de stockage |
-30 ️ +80°C |
| Période de réétalonnage |
2 ans |
| Les dimensions |
235 mm W, 55 mm H, 320 mm D |
| Le poids |
30,0 kg |
Domaine d'application
Communication optique: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsEn même temps, il peut également être utilisé pour tester les connecteurs à fibre optique, l'atténuation de la fibre optique, etc.
Détection de la fibre optique: dans le domaine de la détection de la fibre optique, un compteur de puissance optique à quatre canaux peut être utilisé pour mesurer le degré de flexion et la direction de flexion de la fibre optique,afin de refléter la variation de température de l'objet mesuréEn outre, il a également un large éventail d'applications dans les capteurs de pression et les capteurs de contrainte.
Sciences de la vie: dans le domaine des sciences de la vie, des compteurs de puissance optiques à quatre canaux peuvent être utilisés pour les mesures cellulaires et moléculaires.un compteur optique à quatre canaux peut être utilisé pour mesurer la valeur d'absorption de l'échantillon, calculant ainsi la concentration de protéines dans l'échantillon.
