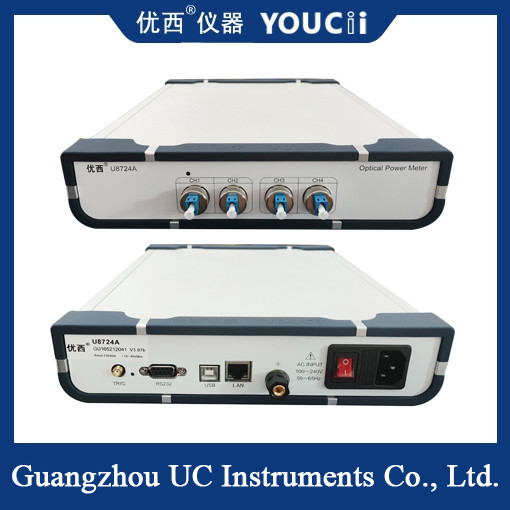

Wattmètre optique à balayage rapide à port LC à quatre canaux +10~-65dBm
Le principe de fonctionnement du wattmètre optique à balayage rapide à quatre canaux est de convertir les signaux optiques en signaux électriques par le biais de la diffusion et de l'absorption. Plus précisément, le détecteur convertit le signal lumineux en un signal électrique, puis utilise le circuit pour mesurer et amplifier le signal, même si le signal faible peut être mesuré avec précision, et convertir le taux de réussite ou l'énergie.
Caractéristiques techniques
Mesure multicanal : La conception à quatre canaux permet de mesurer simultanément plusieurs signaux optiques, améliorant ainsi l'efficacité de la mesure.
Balayage rapide : Grâce à la fonction de balayage rapide, il peut capturer rapidement le changement du signal optique, ce qui convient aux scénarios de mesure dynamique.
Haute précision : Utilisation d'un détecteur et d'un circuit de mesure de haute précision pour garantir l'exactitude des résultats de mesure.
Large plage de longueurs d'onde : Prend en charge une variété de longueurs d'onde de mesure de signaux lumineux, pour répondre aux différentes exigences d'application.
Spécification
| Modèle # |
U8724A |
U8724H |
U8724C |
| Élément capteur |
InGaAs |
| Plage de longueurs d'onde |
850 ~ 1700 nm |
| Longueur d'onde d'étalonnage |
850/980/1310/1490/1550/1610 nm |
1510~1625 nm
Étalonnage continu
|
| Plage de puissance |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Période d'échantillonnage |
100us (10KHz) |
10 us (100KHz) |
| Type de fibre d'application |
SM et MM standard jusqu'à une taille de cœur de 62,5 um |
| Incertitude (précision) |
± 4% (1200 nm ~ 1610 nm) |
| Incertitude relative (précision) |
＜ 0,02 dB Typique |
| Linéarité (puissance) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) |
| Perte de retour |
＞40 dB |
| Interface de communication |
RS232, USB, Contrôle par PC |
| Température de fonctionnement |
0 ～ +40℃ |
| Température de stockage |
-30 ～ +80℃ |
| Période de réétalonnage |
2 ans |
| Dimensions |
235 mm L, 55 mm H, 320 mm P |
| Poids |
3,0 kg |
Domaine d'application
Communication optique : utilisé pour mesurer la puissance de sortie, la perte et d'autres paramètres des équipements de communication optique, ce qui est très important pour améliorer la qualité et la stabilité de la communication.
Détection par fibre optique : Il est largement utilisé dans le domaine de la détection par fibre optique, tel que le capteur de température, le capteur de pression et le capteur de déformation, et reflète le changement de quantité physique de l'objet mesuré en mesurant le degré de courbure et la direction de courbure de la fibre optique.
Sciences de la vie : Dans le domaine des mesures cellulaires et moléculaires dans les sciences de la vie, telles que les mesures de protéines, un wattmètre optique à quatre canaux peut être utilisé pour mesurer la valeur d'absorption de l'échantillon, calculant ainsi la concentration de protéines dans l'échantillon.
Traitement au laser : Utilisé pour tester les lasers et leur puissance de sortie afin de déterminer la fiabilité et la sécurité du processus de traitement.
Domaines de recherche : Utilisé pour la mesure et l'étalonnage de l'intensité lumineuse dans les expériences optiques, et l'analyse des performances photocatalytiques dans la recherche sur les matériaux catalyseurs.
